Der DUR-line DEB 1 erdet eine Antennenleitung — die richtige Größe für eine einzelne Sat-Schüssel mit Single-LNB, eine DVB-T-Antenne oder die Erweiterung einer bestehenden Erdung um eine weitere Leitung. Der Block besteht aus massivem Druckguss und nimmt Erdungsleiter bis 10 mm² auf.Technische DatenTypDEB 1 Guss, 1-fach ErdungsblockLeitungen1F-Buchsen2 × 1, Leitung wird durchgeschleiftErdungsanschluss1 Klemme für Leiter bis 10 mm²Materialmassiver DruckgussSchirmungsmaßüber 90 dBSignaleSat, Kabelfernsehen, DVB-T/T2, UKW und DAB+LieferumfangErdungsblock und 2 HolzschraubenWarum die Leitung geerdet wirdDer Kabelschirm einer Antennenleitung führt von draußen ins Haus. Ohne Potentialausgleich liegt zwischen diesem Schirm und der Hauselektrik eine Spannungsdifferenz an, die bei einem Gewitter in der Nähe deutlich ansteigen kann. Der Erdungsblock legt den Schirm an einem definierten Punkt auf die Potentialausgleichsschiene und nimmt dieser Differenz die Grundlage. Er gehört damit zu jeder Antennenanlage im Freien — die Ausführung selbst folgt den geltenden Vorschriften und gehört in fachkundige Hände.MontageDer Block wird dort verschraubt, wo die Leitung ins Gebäude eintritt; zwei Holzschrauben liegen bei. Das Kabel vom Mast kommt auf die eine F-Buchse, die Weiterführung zum Receiver oder Multischalter auf die gegenüberliegende. Der Erdungsleiter läuft von der Klemme auf möglichst kurzem und geradem Weg zur Potentialausgleichsschiene.Wenn später mehr Leitungen dazukommenWächst die Anlage, etwa beim Wechsel von einem Single- auf ein Quad-LNB, nehmen Sie den nächstgrößeren Block aus der Serie. Der DEB 1 bleibt dabei brauchbar: Über den Erdungsanschluss lässt er sich an einen weiteren Block anreihen, statt ihn zu ersetzen.Passende F-Stecker, Erdungsleiter und Verteiler finden Sie in Zubehör.

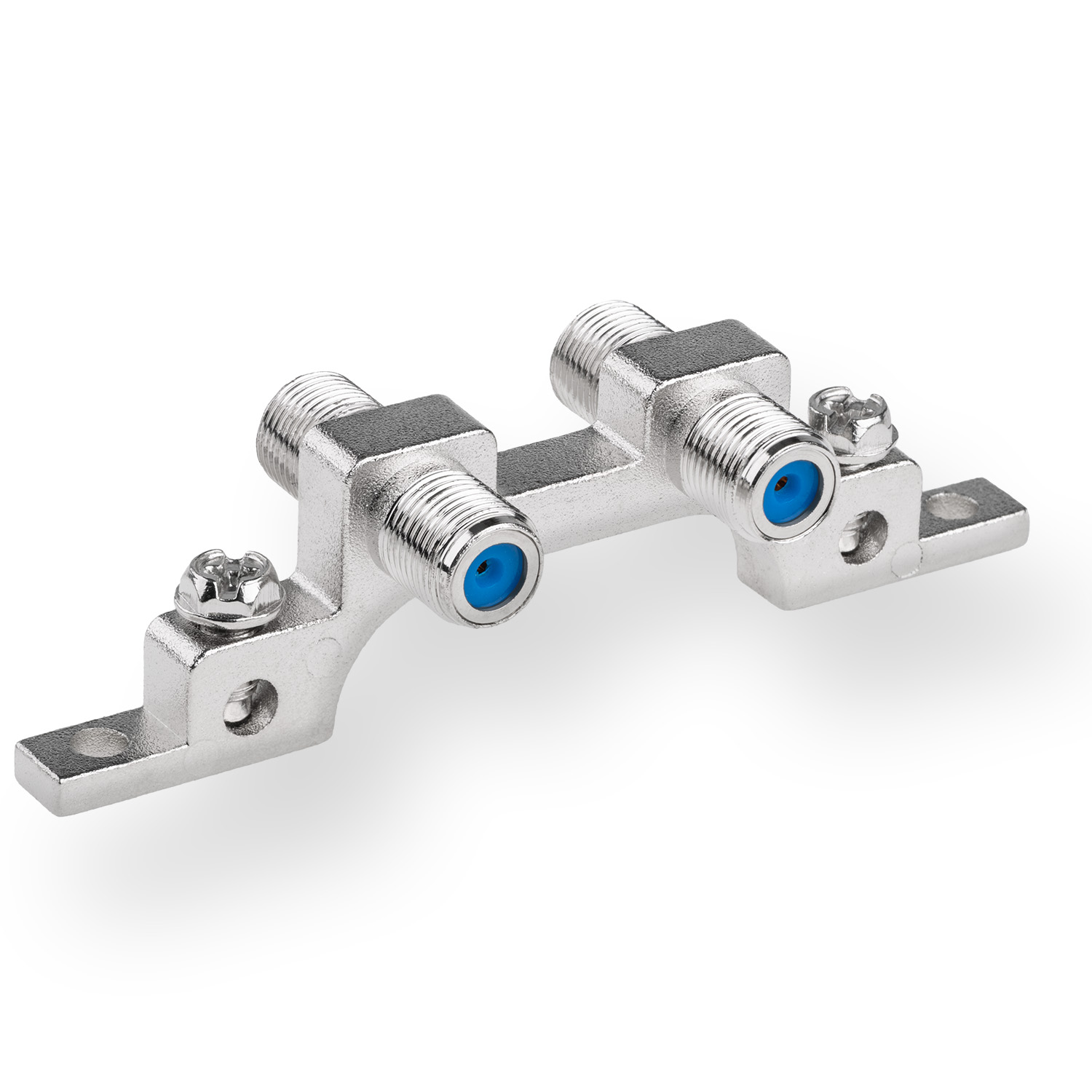

Der DUR-line DEB 2 erdet zwei Antennenleitungen — die Größe für ein Twin-LNB, für Sat und Terrestrik nebeneinander oder für zwei getrennte Zuleitungen aus dem Dachraum. Massiver Druckguss, zwei Klemmen für Erdungsleiter bis 10 mm².Technische DatenTypDEB 2 Guss, 2-fach ErdungsblockLeitungen2F-Buchsen2 × 2, Leitungen werden durchgeschleiftErdungsanschlüsse2 Klemmen für Leiter bis 10 mm²Materialmassiver DruckgussSchirmungsmaßüber 90 dBSignaleSat, Kabelfernsehen, DVB-T/T2, UKW und DAB+LieferumfangErdungsblock und 2 HolzschraubenZwei Leitungen an einem PunktBeide Leitungen laufen durch denselben Block und liegen damit auf demselben Potential — genau das ist der Zweck des Potentialausgleichs. Zwei getrennte Erdungspunkte an verschiedenen Stellen des Hauses wären der schlechtere Aufbau; ein gemeinsamer Punkt mit kurzem Weg zur Potentialausgleichsschiene ist der bessere.Warum die Leitung geerdet wirdDer Kabelschirm führt von draußen ins Haus. Ohne Potentialausgleich liegt zwischen ihm und der Hauselektrik eine Spannungsdifferenz an, die bei einem Gewitter in der Nähe deutlich ansteigen kann. Der Erdungsblock legt die Schirme an einem definierten Punkt auf die Potentialausgleichsschiene. Die Ausführung folgt den geltenden Vorschriften und gehört in fachkundige Hände.MontageDer Block wird am Leitungseintritt ins Gebäude verschraubt; zwei Holzschrauben liegen bei. Die Kabel vom Mast kommen auf die eine Seite, die Weiterführung ins Haus auf die gegenüberliegende. Der große Abstand zwischen den Buchsen lässt genug Platz, um die F-Stecker mit dem Schlüssel anzuziehen.Passende F-Stecker, Erdungsleiter und Verteiler finden Sie in Zubehör.

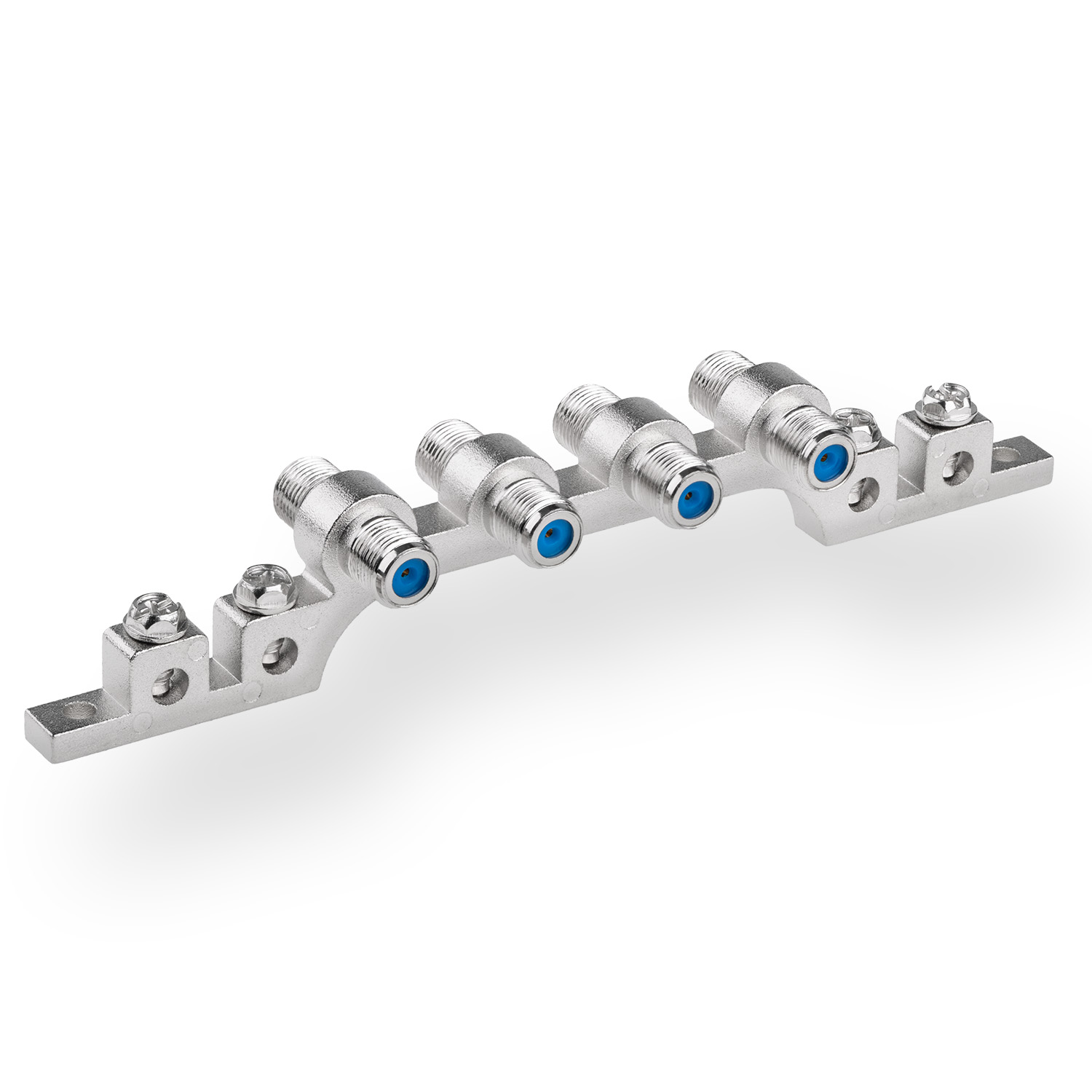

Der DUR-line DEB 4 erdet vier Antennenleitungen und ist damit der passende Block zum Quad-LNB oder zu einer Quattro-Zuleitung an den Multischalter. Massiver Druckguss, vier Klemmen für Erdungsleiter bis 10 mm².Technische DatenTypDEB 4 Guss, 4-fach ErdungsblockLeitungen4F-Buchsen2 × 4, Leitungen werden durchgeschleiftErdungsanschlüsse4 Klemmen für Leiter bis 10 mm²Materialmassiver DruckgussSchirmungsmaßüber 90 dBSignaleSat, Kabelfernsehen, DVB-T/T2, UKW und DAB+LieferumfangErdungsblock und 2 HolzschraubenDer Block zum Quad-LNBEin Quad-LNB bringt vier Leitungen ins Haus, ein Quattro-LNB ebenfalls. Beide passen genau auf diesen Block: vier Kabel kommen an, vier gehen weiter zu den Receivern oder in den Multischalter. Alle vier Schirme liegen danach auf demselben Potential.Warum die Leitungen geerdet werdenDie Kabelschirme führen von draußen ins Haus. Ohne Potentialausgleich liegt zwischen ihnen und der Hauselektrik eine Spannungsdifferenz an, die bei einem Gewitter in der Nähe deutlich ansteigen kann. Der Erdungsblock legt alle Schirme an einem definierten Punkt auf die Potentialausgleichsschiene. Die Ausführung folgt den geltenden Vorschriften und gehört in fachkundige Hände.MontageDer Block wird am Leitungseintritt ins Gebäude verschraubt; zwei Holzschrauben liegen bei. Der große Abstand zwischen den Buchsen lässt genug Platz, um die F-Stecker mit dem Schlüssel anzuziehen, ohne die Nachbarleitung zu verbiegen. Der Erdungsleiter läuft auf kurzem, geradem Weg zur Potentialausgleichsschiene.Passende F-Stecker, Erdungsleiter und Verteiler finden Sie in Zubehör.

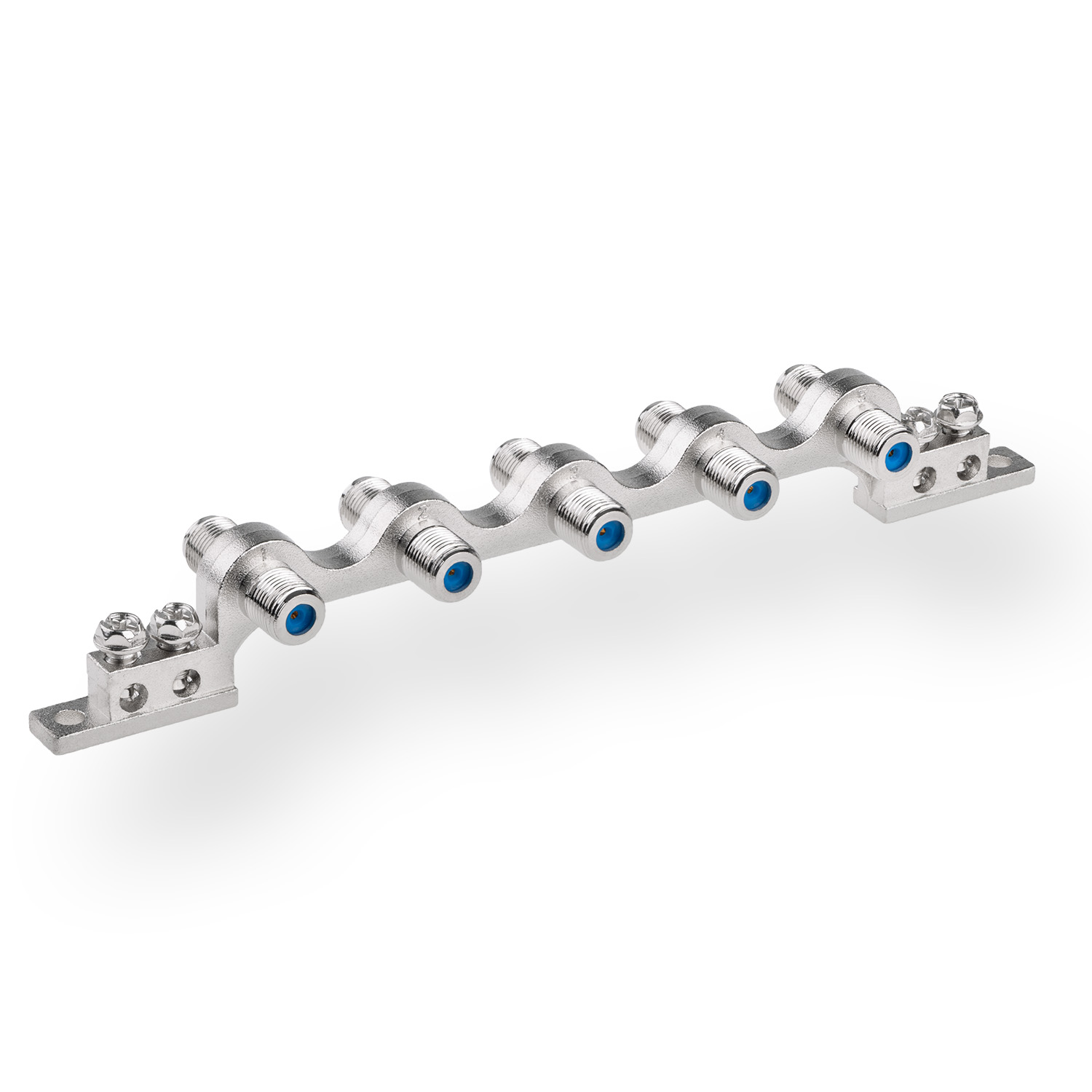

Der DUR-line DEB 5 erdet fünf Antennenleitungen — die Größe, wenn zu den vier Leitungen eines Quattro-LNB noch die terrestrische Antenne dazukommt, oder wenn eine Reserveleitung von vornherein mitgeplant wird. Massiver Druckguss, vier Klemmen für Erdungsleiter bis 10 mm².Technische DatenTypDEB 5 Guss, 5-fach ErdungsblockLeitungen5F-Buchsen2 × 5, Leitungen werden durchgeschleiftErdungsanschlüsse4 Klemmen für Leiter bis 10 mm²Materialmassiver DruckgussSchirmungsmaßüber 90 dBSignaleSat, Kabelfernsehen, DVB-T/T2, UKW und DAB+LieferumfangErdungsblock und 2 HolzschraubenVier Sat-Ebenen plus TerrestrikDie typische Anlage mit Quattro-LNB und einer DVB-T- oder UKW-Antenne kommt auf genau fünf Leitungen. Der DEB 5 nimmt alle gemeinsam auf, sodass Sat- und Antennenleitungen an einem einzigen Punkt auf dem Potentialausgleich liegen. Wird später erweitert, reihen Sie über die freien Erdungsanschlüsse einen weiteren Block an.Warum die Leitungen geerdet werdenDie Kabelschirme führen von draußen ins Haus. Ohne Potentialausgleich liegt zwischen ihnen und der Hauselektrik eine Spannungsdifferenz an, die bei einem Gewitter in der Nähe deutlich ansteigen kann. Der Erdungsblock legt alle Schirme an einem definierten Punkt auf die Potentialausgleichsschiene. Die Ausführung folgt den geltenden Vorschriften und gehört in fachkundige Hände.MontageDer Block wird am Leitungseintritt ins Gebäude verschraubt; zwei Holzschrauben liegen bei. Der große Abstand zwischen den Buchsen lässt Platz für den Schlüssel, auch wenn alle fünf Wege belegt sind.Passende F-Stecker, Erdungsleiter und Verteiler finden Sie in Zubehör.

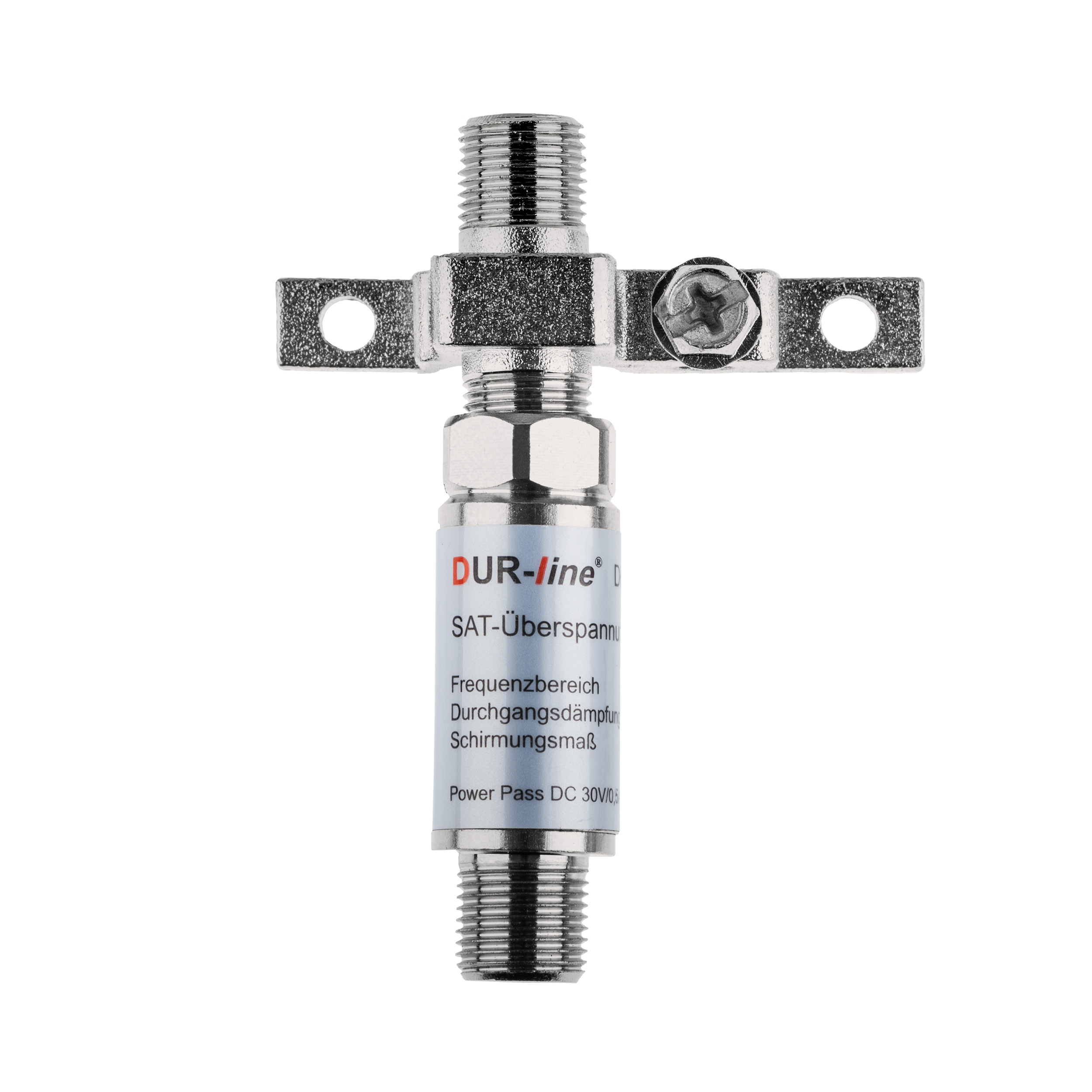

Das DUR-line DEB 1/1xÜS Erdungsblock-Set vereint zwei Aufgaben in einem Bauteil: Es erdet die Koaxialleitungen einer 1-fach-Anlage und schützt jede Leitung zugleich mit einem eigenen Überspannungsableiter. Der Block wird zwischen Antenne und Hausinstallation gesetzt und an den Potentialausgleich angeschlossen. So läuft die Ableitung dorthin, wo sie hingehört – in die Erdung des Gebäudes. Technische Daten Anschlüsse1-fach Überspannungsschutz1 × integriert Einsatzzwischen Antennenanlage und Hausinstallation Dieses Gerät kommt direkt von DUR-line. Passendes Zubehör finden Sie in unserer Kategorie Erdung & Blitzschutz.

Das DUR-line DEB 2/2xÜS Erdungsblock-Set vereint zwei Aufgaben in einem Bauteil: Es erdet die Koaxialleitungen einer 2-fach-Anlage und schützt jede Leitung zugleich mit einem eigenen Überspannungsableiter. Der Block wird zwischen Antenne und Hausinstallation gesetzt und an den Potentialausgleich angeschlossen. So läuft die Ableitung dorthin, wo sie hingehört – in die Erdung des Gebäudes. Technische Daten Anschlüsse2-fach Überspannungsschutz2 × integriert Einsatzzwischen Antennenanlage und Hausinstallation Dieses Gerät kommt direkt von DUR-line. Passendes Zubehör finden Sie in unserer Kategorie Erdung & Blitzschutz.

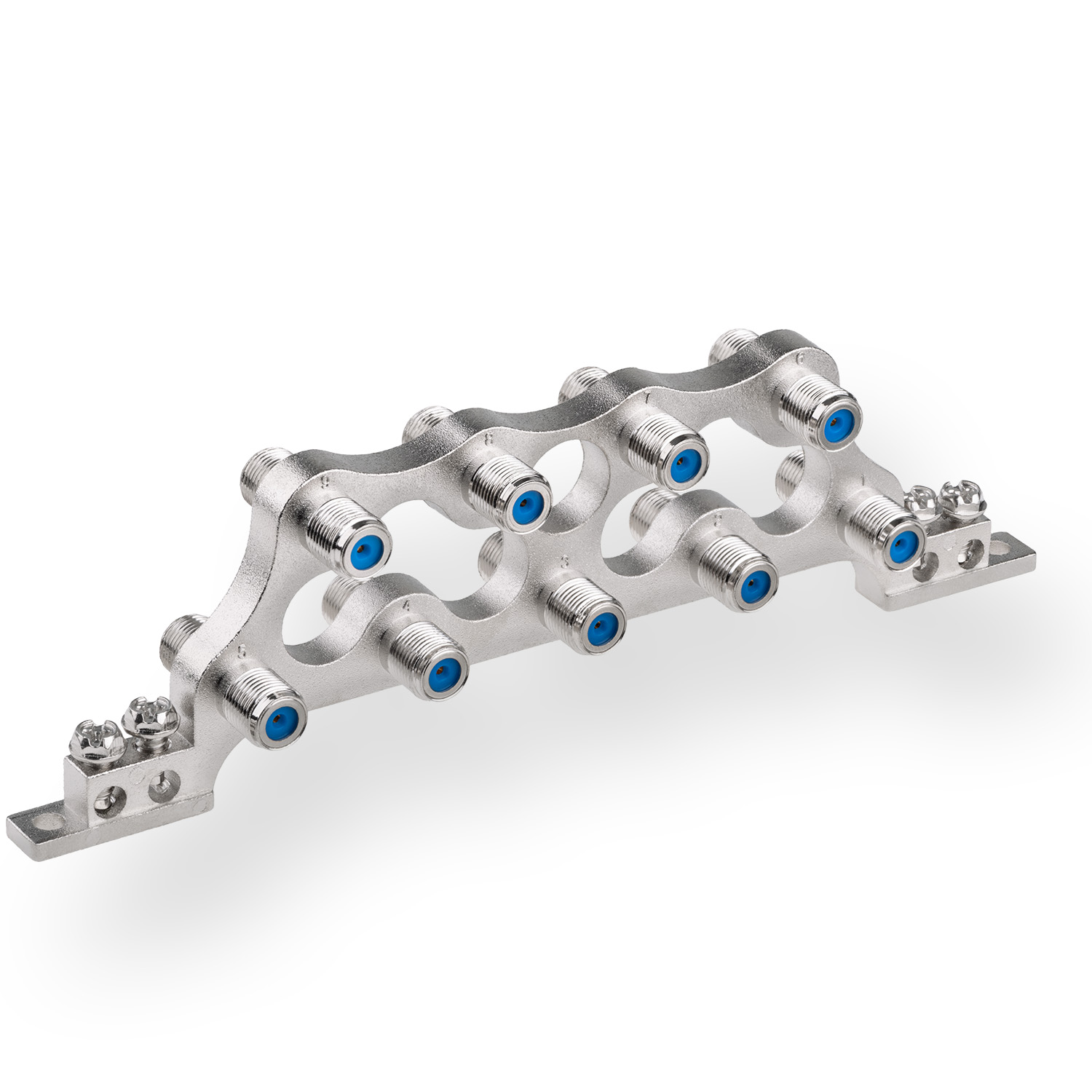

Der DUR-line DEB 9 erdet neun Antennenleitungen — genau die Zahl, die eine Multischalteranlage mit zwei Satellitenpositionen und terrestrischem Eingang ins Haus bringt. Massiver Druckguss, vier Klemmen für Erdungsleiter bis 10 mm².Technische DatenTypDEB 9 Guss, 9-fach ErdungsblockLeitungen9F-Buchsen2 × 9, Leitungen werden durchgeschleiftErdungsanschlüsse4 Klemmen für Leiter bis 10 mm²Materialmassiver DruckgussSchirmungsmaßüber 90 dBSignaleSat, Kabelfernsehen, DVB-T/T2, UKW und DAB+LieferumfangErdungsblock und 2 HolzschraubenDer Block für zwei SatellitenpositionenZwei Quattro-LNBs an einer Multifeed-Halterung liefern acht Leitungen, dazu kommt der terrestrische Eingang des Multischalters — macht neun. Der DEB 9 nimmt sie in einem Zug auf, statt drei kleinere Blöcke nebeneinanderzusetzen. Das spart Montagezeit und hält den Erdungsweg kurz, weil nur ein Leiter zur Potentialausgleichsschiene geführt wird.Warum die Leitungen geerdet werdenDie Kabelschirme führen von draußen ins Haus. Ohne Potentialausgleich liegt zwischen ihnen und der Hauselektrik eine Spannungsdifferenz an, die bei einem Gewitter in der Nähe deutlich ansteigen kann. Der Erdungsblock legt alle Schirme an einem definierten Punkt auf die Potentialausgleichsschiene. Die Ausführung folgt den geltenden Vorschriften und gehört in fachkundige Hände.MontageDer Block wird am Leitungseintritt ins Gebäude verschraubt; zwei Holzschrauben liegen bei. Beschriften Sie die Leitungen vor dem Anschließen — bei neun Wegen spart das später die Sucherei, wenn eine Ebene nachgemessen werden soll. Der große Buchsenabstand lässt genug Platz für den Schlüssel.Passende F-Stecker, Erdungsleiter, Multischalter und Verteiler finden Sie in Zubehör.

Das DUR-line DEB 13 Set erdet 13 Antennenleitungen und besteht aus einem DEB 9 und einem DEB 4 aus massivem Druckguss. Die beiden Blöcke werden über die Erdungsanschlüsse aneinandergereiht und arbeiten dann wie ein einziger großer Block mit einem gemeinsamen Weg zur Potentialausgleichsschiene.Technische DatenTypDEB 13 Guss, Erdungsblock-SetLeitungen13Lieferumfang1 × DEB 9 und 1 × DEB 4, je mit 2 HolzschraubenF-Buchsen2 × 9 und 2 × 4, Leitungen werden durchgeschleiftErdungsanschlüsse8 Klemmen für Leiter bis 10 mm²Materialmassiver DruckgussSchirmungsmaßüber 90 dBSignaleSat, Kabelfernsehen, DVB-T/T2, UKW und DAB+Wofür 13 Leitungen stehenDreizehn Wege ergeben sich in größeren Anlagen fast von selbst: zwei Satellitenpositionen mit je vier Ebenen, dazu Terrestrik und die Zuleitungen weiterer Stränge. Statt einzelne Blöcke zusammenzukaufen, bekommen Sie hier die passende Kombination in einem Zug — und zahlen nicht für Wege, die frei bleiben.So werden die Blöcke verbundenBeide Blöcke werden nebeneinander an der Wand verschraubt und über einen kurzen Leiter an ihren Erdungsklemmen miteinander verbunden. Von dort geht ein gemeinsamer Erdungsleiter auf die Potentialausgleichsschiene. Wichtig ist der kurze, gerade Weg — jede zusätzliche Schleife im Leiter arbeitet gegen den Zweck.Warum die Leitungen geerdet werdenDie Kabelschirme führen von draußen ins Haus. Ohne Potentialausgleich liegt zwischen ihnen und der Hauselektrik eine Spannungsdifferenz an, die bei einem Gewitter in der Nähe deutlich ansteigen kann. Das Set legt alle Schirme an einem definierten Punkt auf die Potentialausgleichsschiene. Die Ausführung folgt den geltenden Vorschriften und gehört in fachkundige Hände.Passende F-Stecker, Erdungsleiter, Multischalter und Verteiler finden Sie in Zubehör.

Das DUR-line DEB 18 Set erdet 18 Antennenleitungen und besteht aus zwei DEB 9 aus massivem Druckguss. Damit ist es die größte Lösung der Serie — gedacht für Multischalteranlagen mit mehreren Satellitenpositionen und für Steigleitungen im Mehrfamilienhaus.Technische DatenTypDEB 18 Guss, Erdungsblock-SetLeitungen18Lieferumfang2 × DEB 9, je mit 2 HolzschraubenF-Buchsen2 × 9 je Block, Leitungen werden durchgeschleiftErdungsanschlüsse8 Klemmen für Leiter bis 10 mm²Materialmassiver DruckgussSchirmungsmaßüber 90 dBSignaleSat, Kabelfernsehen, DVB-T/T2, UKW und DAB+Wofür 18 Leitungen stehenAchtzehn Wege decken vier Satellitenpositionen mit je vier Ebenen ab oder zwei Positionen samt Terrestrik und mehreren Steigleitungen. In dieser Größenordnung ist ein durchdachter Erdungspunkt kein Detail mehr, sondern der Punkt, an dem die ganze Anlage zusammenläuft.So werden die Blöcke verbundenBeide Blöcke werden nebeneinander an der Wand verschraubt und über einen kurzen Leiter an ihren Erdungsklemmen miteinander verbunden. Von dort führt ein gemeinsamer Erdungsleiter auf die Potentialausgleichsschiene — kurz und gerade, ohne zusätzliche Schleifen.Warum die Leitungen geerdet werdenDie Kabelschirme führen von draußen ins Haus. Ohne Potentialausgleich liegt zwischen ihnen und der Hauselektrik eine Spannungsdifferenz an, die bei einem Gewitter in der Nähe deutlich ansteigen kann. Das Set legt alle Schirme an einem definierten Punkt auf die Potentialausgleichsschiene. Die Ausführung folgt den geltenden Vorschriften und gehört in fachkundige Hände.Passende F-Stecker, Erdungsleiter, Multischalter und Verteiler finden Sie in Zubehör.
