Wenn das Bild am Ende einer langen Leitung klötzchenweise einbricht, fehlt Pegel — und genau den holt der DUR-line V3018 zurück. Er wird einfach in die Antennenleitung eingeschleift, hebt das Signal um 18 dB an und braucht dafür kein eigenes Netzteil: Der Strom kommt über das Koaxialkabel vom Receiver. Mit 41 mm Länge verschwindet er in jeder Kabelführung.Technische DatenTypV3018 Mini-InlineverstärkerVerstärkung18 dBFrequenzbereich5–2500 MHzAnschlüsseF-Stecker und F-Buchse, mit DichtringBetriebsspannung5–18 V DC, maximal 30 V DCStromaufnahme40 mASpeisungDC-Durchlass, Fernspeisung über das KoaxialkabelImpedanz75 OhmSchirmungsmaß100 dBRückflussdämpfunggrößer 20 dBGehäusemassives Metall, für den Außeneinsatz geeignetAbmessungenLänge 41 mm, Durchmesser 14 mmSignaleSat (DVB-S/S2), DVB-T/T2, UKW, auch UnicableDer Einbauort entscheidet über das ErgebnisEin Verstärker hebt das an, was er bekommt — Nutzsignal und Rauschen gleichermaßen. Deshalb gehört er laut Anleitung möglichst nah an die Signalquelle, also direkt hinter LNB oder Multischalter und höchstens wenige Meter davon entfernt. Dort ist das Signal noch sauber, und die Verstärkung wirkt auf der gesamten folgenden Strecke. Am anderen Ende, kurz vor Dose oder Fernseher, käme dagegen vor allem verstärktes Rauschen an.Wann sich der Verstärker lohntSinnvoll ist er bei Kabelwegen ab etwa 30 Metern sowie dann, wenn mehrere Verteiler in der Strecke liegen und die Summe der Dämpfungen den Pegel nach unten zieht. Bei kurzen Strecken unter 20 Metern ist die Leitung dagegen ohnehin gut versorgt — dort weist die Anleitung ausdrücklich darauf hin, dass der zusätzliche Pegel den Receiver übersteuern kann. Auch gilt: Ein Verstärker macht aus einem schlechten Signal kein gutes, er gleicht Leitungsverluste aus. Steht das Bild schon am LNB nicht, gehört zuerst die Ausrichtung geprüft.Anlagenart und AnschlussDer V3018 arbeitet in Vorwärtsrichtung und ist für Satelliten- und Antennenanlagen ausgelegt, Unicable eingeschlossen. Kabelanschlüsse mit Rückkanal (DVB-C) verlangen dagegen einen rückkanalfähigen Verstärker. Angeschlossen wird der V3018 mit F-Stecker auf der einen und F-Buchse auf der anderen Seite; der Dichtring erlaubt den Einsatz im Freien, etwa direkt unter der Schüssel.Passende Kabel, F-Stecker, Verteiler und Überspannungsschutz finden Sie in Zubehör.

Der DUR-line V3024-R ist der Verstärker für den Fall, dass der richtige Pegel erst gefunden werden muss. Er verstärkt um 18 bis 24 dB und lässt sich zusätzlich stufenlos um 0 bis 20 dB herunterregeln — Sie drehen den Ausgangspegel also genau auf den Wert, den der Receiver sehen will, statt zwischen zwei festen Verstärkungen wählen zu müssen.Technische DatenTypV3024-R, regelbarer InlineverstärkerVerstärkung18–24 dBRegelbereich0–20 dB, stufenlosFrequenzbereich47–2200 MHzAnschlüsse2 × F-Buchse, Seiten für Receiver und LNB beschriftetStromversorgung18 V DC / 1 A über das KoaxialkabelGehäuseMetall, vollständig abgeschirmt, mit BefestigungslascheSignaleSat (DVB-S/S2), DVB-T/T2, UKWWarum regelbar der sicherere Weg istZu wenig Pegel zeigt sich als Klötzchen im Bild, zu viel Pegel ebenso — der Tuner übersteuert und meldet trotz kräftigem Signal schlechte Werte. Bei einem festen Verstärker bleibt dann nur der Tausch gegen ein anderes Modell. Der V3024-R nimmt Ihnen diese Entscheidung ab: Sie drehen am Regler, bis die Signalqualität am Receiver ihr Maximum erreicht, und lassen sie dort stehen. Gerade in Anlagen mit unterschiedlich langen Strängen ist das der schnellste Weg zu einem sauberen Ergebnis.Einbau und MontageDer Verstärker wird in die Leitung eingeschleift und über seine Lasche fest an Wand, Mast oder Montageplatte verschraubt — er hängt also nicht frei am Kabel. Die Beschriftung der beiden F-Buchsen zeigt an, welche Seite zum Receiver und welche zum LNB gehört; falsch herum eingebaut liefert der Verstärker keine Verstärkung. Seinen Strom bezieht er mit 18 V und bis zu 1 A über dasselbe Koaxialkabel, ein separates Netzteil ist nicht erforderlich.Wo er seine Stärke ausspieltWie jeder Verstärker gehört auch der V3024-R nahe an die Signalquelle, wo das Signal noch sauber ist. Dann gleicht er lange Kabelwege, mehrere Verteiler und Dämpfungsglieder in einem Zug aus. Der breite Frequenzbereich von 47 bis 2200 MHz deckt dabei Sat und Terrestrik gemeinsam ab.Passende Kabel, F-Stecker, Verteiler und Überspannungsschutz finden Sie in Zubehör.

Ein Gewitter muss nicht im Haus einschlagen, um Schaden anzurichten — es genügt, wenn der Blitz in der Nähe niedergeht. Über die Antennenleitung erreichen die dabei entstehenden Spannungsspitzen Receiver, LNB, Multischalter und Fernseher. Der DUR-line DLBS 3001 wird zwischen Leitung und Gerät geschraubt und leitet Stoßströme bis 8 kA ab, bevor sie dort ankommen. Er kostet dafür nur 0,3 dB Pegel.Technische DatenTypDLBS 3001, Überspannungsschutz für KoaxialleitungenAbleitstoßstrom8 kA (8/20 µs)Ansprechspannungab etwa 50 V zwischen Innenleiter und SchirmDurchgangsdämpfung0,3 dBFrequenzbereich5–2500 MHzAnschlüsseF-Stecker und F-Buchse, mit DichtringSpeisungDC-Durchlass für die FernspeisungImpedanz75 OhmSchirmungsmaß100 dBRückflussdämpfunggrößer 20 dBGehäusemassives Metall, für den Außeneinsatz geeignetAbmessungenLänge 40 mm, Durchmesser 14 mmWie der Schutz arbeitetIm Inneren sitzt ein Gasableiter. Steigt die Spannung zwischen Innenleiter und Schirm über rund 50 Volt, zündet die Gasstrecke und schließt den Stoßstrom kurz — bis zu 8000 Ampere werden so an den angeschlossenen Geräten vorbeigeführt. Ist die Überspannung abgeklungen, öffnet der Ableiter wieder und die Leitung arbeitet normal weiter. Der Schutz verbraucht sich dabei nicht bei jedem Ansprechen.Wohin der Schutz gehörtAm wirksamsten sitzt der DLBS 3001 direkt an jedem Eingang des Multischalters oder unmittelbar am LNB-Ausgang — also so weit außen wie möglich, damit die Spannungsspitze gar nicht erst in die Hausverkabelung gelangt. Bei mehreren Leitungen bekommt jede ihren eigenen Schutz. Der Dichtring am F-Stecker erlaubt die Montage im Freien.Zusammen mit dem PotentialausgleichDer Überspannungsschutz ergänzt die Erdung der Anlage, er ersetzt sie nicht. Erst beides zusammen wirkt: Der Erdungsblock legt die Kabelschirme auf die Potentialausgleichsschiene, der DLBS 3001 fängt die Spitze auf dem Innenleiter ab. Passende Erdungsblöcke führen wir in derselben Kategorie.Erdungsblöcke, F-Stecker, Verteiler und Kabel finden Sie in Zubehör.

Der DUR-line DLBS 505 schützt fünf Leitungen auf einmal — die typische Zahl an einem Multischalter mit Quattro-LNB und terrestrischem Eingang. Statt fünf einzelne Schutzelemente zu verschrauben, setzen Sie ein vollverlötetes Metallgehäuse in die Anlage, das Stoßströme bis 8 kA ableitet und dabei nur 0,5 dB Pegel kostet.Technische DatenTypDLBS 505, 5-fach ÜberspannungsschutzGeschützte Wege5Ableitstoßstrom8 kA (8/20 µs)Ansprechspannungab etwa 50 VDurchgangsdämpfung0,5 dB über den gesamten BereichFrequenzbereich5–2500 MHzAnschlüsseF-Buchsen auf beiden SeitenDC-Durchlass30 V / 0,5 A für die FernspeisungImpedanz75 OhmSchirmungsmaßüber 100 dBRückflussdämpfunggrößer 20 dBGehäusemassives Metall, komplett verlötetSignaleSat (DVB-S/S2), Kabelfernsehen, DVB-T/T2, auch UnicableFünf Wege in einem GehäuseEin Quattro-LNB liefert vier Leitungen, dazu kommt der terrestrische Eingang — genau die fünf Wege, die der DLBS 505 abdeckt. Alle fünf Schutzmodule sitzen in einem gemeinsamen Gehäuse, das sich an einer Stelle montieren und mit einem gemeinsamen Erdungsweg anbinden lässt. Das ist übersichtlicher als fünf einzelne Schutzelemente an fünf verschiedenen Punkten und macht die Anlage später leichter nachvollziehbar.Wie der Schutz arbeitetSteigt die Spannung auf einer Leitung über rund 50 Volt, unterbricht das Schutzmodul den Weg zum angeschlossenen Gerät und leitet den Stoßstrom ab — bis zu 8000 Ampere nach der Prüfkurve 8/20 µs. Die 0,5 dB Durchgangsdämpfung fallen dabei über den gesamten Frequenzbereich gleichmäßig an, sodass sich das Verhalten der Anlage einfach nachrechnen lässt.Erdung nicht vergessenDie Eingänge des DLBS 505 müssen nach den geltenden Vorschriften zusätzlich geerdet werden — erst mit angebundenem Potentialausgleich entfaltet der Schutz seine volle Wirkung. Passende Erdungsblöcke mit Klemmen bis 10 mm² führen wir in derselben Kategorie; der DEB 5 nimmt genau die fünf Leitungen auf, die auch hier zusammenkommen.Erdungsblöcke, F-Stecker, Verteiler und Kabel finden Sie in Zubehör.

20dB - Hochwertiger regelbarer Sat / BK-Dämpfungssteller im Druckguss-Gehäuse

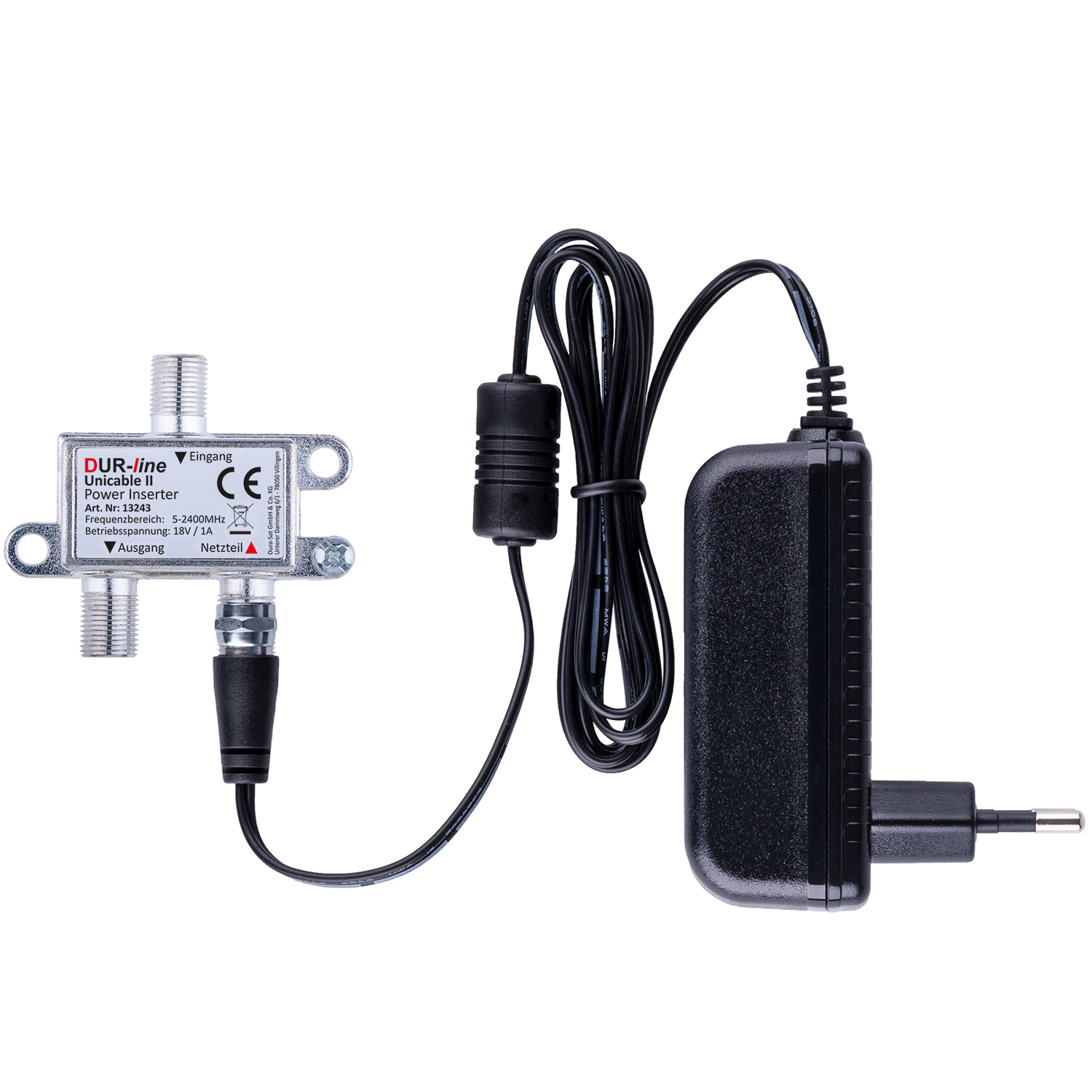

Der DUR-line DPI Power Inserter speist die Versorgungsspannung in eine Koaxialleitung ein, ohne den Signalweg zu unterbrechen. Er versorgt damit Geräte, die in der Leitung sitzen und keinen eigenen Netzanschluss haben – etwa Verstärker oder Einkabelumsetzer auf dem Dachboden. In dieser Ausführung liegt das passende Netzteil bei, das Set ist damit sofort einsatzbereit. Technische Daten FunktionSpannungseinspeisung in die Koaxialleitung LieferumfangPower Inserter mit Netzteil Abmessungen236 × 119 × 114 mm Gewicht290 g Dieses Gerät kommt direkt von DUR-line. Passendes Zubehör finden Sie in unserer Kategorie Verstärker & Signaltechnik.

Der DUR-line MSV 505 HQ hebt den Pegel in einer Kaskadenanlage mit eine Satellitenposition wieder an. Er wird in die Stammleitung eingeschleift und verstärkt alle Ebenen gleichzeitig um 20 bis 24 dB. Damit sehen auch die letzten Etagen einer hohen Stammleitung denselben Pegel wie die erste. Der Regelbereich von 15 dB lässt sich je Ebene getrennt einstellen, sodass sich unterschiedlich lange Zuleitungen sauber angleichen lassen.Technische Daten TypMSV 505 HQ (Art. 13023) Satellitenpositionen1 Eingänge4 × Sat und 1 × terrestrisch Stammausgänge4 × Sat und 1 × terrestrisch Verstärkung Sat20–24 dB Verstärkung terrestrisch20 dB Pegel-Regelbereich15 dB, je Ebene getrennt einstellbar Entzerrung Sat4 dB Frequenzbereich Sat950–2400 MHz Frequenzbereich terrestrisch18–862 MHz Max. Eingangspegel92 dBµV Sat, 90 dBµV terrestrisch Max. Ausgangspegel Sat115 dBµV (IMA3 60 dB) Max. Ausgangspegel terrestrisch110 dBµV (IMA3 60 dB) Entkopplungtyp. 30 dB Rückflussdämpfungtyp. 10 dB Stromaufnahme220 mA bei 12–18 V DC LNB-Versorgungsstrom2000 mA (mit Netzteil) Betriebstemperatur−20 °C bis +50 °C Abmessungen (B × H × T)140 × 110 × 63 mm Passendes NetzteilDUR-line NT 18-1200 F (Art. 10727) Zwei Schalter steuern die Stromversorgung: LNB Power schaltet die Speisespannung für das LNB zu, wenn vor dem Verstärker keine Kaskade mit eigener Versorgung sitzt. Remote Power legt fest, ob der Verstärker über ein eigenes Netzteil an der DC-Buchse läuft oder per Fernspeisung aus den dahinterliegenden Bausteinen. Die Entzerrung von 4 dB gleicht zusätzlich den frequenzabhängigen Kabelverlust aus.Der MSV 505 HQ ergänzt die MSK-Kaskaden der 1-Satelliten-Reihe. Entwickelt und gefertigt wird in Villingen-Schwenningen – Konstruktion, Fertigung und Support kommen aus einer Hand. Das vollständige Sortiment finden Sie in der Kategorie Multischalter.

Der DUR-line MSV 909 HQ hebt den Pegel in einer Kaskadenanlage mit zwei Satellitenpositionen wieder an. Er wird in die Stammleitung eingeschleift und verstärkt alle Ebenen gleichzeitig um 20 bis 24 dB. Damit sehen auch die letzten Etagen einer hohen Stammleitung denselben Pegel wie die erste. Der Regelbereich von 15 dB lässt sich je Ebene getrennt einstellen, sodass sich unterschiedlich lange Zuleitungen sauber angleichen lassen.Technische Daten TypMSV 909 HQ (Art. 13128) Satellitenpositionen2 Eingänge8 × Sat und 1 × terrestrisch Stammausgänge8 × Sat und 1 × terrestrisch Verstärkung Sat20–24 dB Verstärkung terrestrisch20 dB Pegel-Regelbereich15 dB, je Ebene getrennt einstellbar Entzerrung Sat4 dB Frequenzbereich Sat950–2400 MHz Frequenzbereich terrestrisch18–862 MHz Max. Eingangspegel92 dBµV Sat, 90 dBµV terrestrisch Max. Ausgangspegel Sat116 dBµV (IMA3 60 dB) Max. Ausgangspegel terrestrisch110 dBµV (IMA3 60 dB) Entkopplungtyp. 30 dB Rückflussdämpfungtyp. 10 dB Stromaufnahme420 mA bei 12–18 V DC LNB-Versorgungsstrom2800 mA (mit Netzteil) Betriebstemperatur−20 °C bis +70 °C Abmessungen (B × H × T)162 × 110 × 63 mm Passendes NetzteilDUR-line NT 15-3300 F (Art. 13143) Zwei Schalter steuern die Stromversorgung: LNB Power schaltet die Speisespannung für das LNB zu, wenn vor dem Verstärker keine Kaskade mit eigener Versorgung sitzt. Remote Power legt fest, ob der Verstärker über ein eigenes Netzteil an der DC-Buchse läuft oder per Fernspeisung aus den dahinterliegenden Bausteinen. Die Entzerrung von 4 dB gleicht zusätzlich den frequenzabhängigen Kabelverlust aus.Der MSV 909 HQ ergänzt die MSK-Kaskaden der 2-Satelliten-Reihe. Entwickelt und gefertigt wird in Villingen-Schwenningen – Konstruktion, Fertigung und Support kommen aus einer Hand. Das vollständige Sortiment finden Sie in der Kategorie Multischalter.

Der DUR-line MSV 1313 HQ hebt den Pegel in einer Kaskadenanlage mit drei Satellitenpositionen wieder an. Er wird in die Stammleitung eingeschleift und verstärkt alle Ebenen gleichzeitig um 20 bis 24 dB. Damit sehen auch die letzten Etagen einer hohen Stammleitung denselben Pegel wie die erste. Der Regelbereich von 15 dB lässt sich je Ebene getrennt einstellen, sodass sich unterschiedlich lange Zuleitungen sauber angleichen lassen.Technische Daten TypMSV 1313 HQ (Art. 13134) Satellitenpositionen3 Eingänge12 × Sat und 1 × terrestrisch Stammausgänge12 × Sat und 1 × terrestrisch Verstärkung Sat20–24 dB Verstärkung terrestrisch20 dB Pegel-Regelbereich15 dB, je Ebene getrennt einstellbar Entzerrung Sat4 dB Frequenzbereich Sat950–2400 MHz Frequenzbereich terrestrisch18–862 MHz Max. Eingangspegel92 dBµV Sat, 90 dBµV terrestrisch Max. Ausgangspegel Sat116 dBµV (IMA3 60 dB) Max. Ausgangspegel terrestrisch110 dBµV (IMA3 60 dB) Entkopplungtyp. 30 dB Rückflussdämpfungtyp. 10 dB Betriebstemperatur−20 °C bis +70 °C Abmessungen (B × H × T)237 × 110 × 63 mm Passendes NetzteilDUR-line NT 15-3300 F (Art. 13143) Zwei Schalter steuern die Stromversorgung: LNB Power schaltet die Speisespannung für das LNB zu, wenn vor dem Verstärker keine Kaskade mit eigener Versorgung sitzt. Remote Power legt fest, ob der Verstärker über ein eigenes Netzteil an der DC-Buchse läuft oder per Fernspeisung aus den dahinterliegenden Bausteinen. Die Entzerrung von 4 dB gleicht zusätzlich den frequenzabhängigen Kabelverlust aus.Der MSV 1313 HQ ergänzt die MSK-Kaskaden der 3-Satelliten-Reihe. Entwickelt und gefertigt wird in Villingen-Schwenningen – Konstruktion, Fertigung und Support kommen aus einer Hand. Das vollständige Sortiment finden Sie in der Kategorie Multischalter.

Der DUR-line MSV 1717 HQ hebt den Pegel in einer Kaskadenanlage mit vier Satellitenpositionen wieder an. Er wird in die Stammleitung eingeschleift und verstärkt alle Ebenen gleichzeitig um 20 bis 24 dB. Damit sehen auch die letzten Etagen einer hohen Stammleitung denselben Pegel wie die erste. Der Regelbereich von 15 dB lässt sich je Ebene getrennt einstellen, sodass sich unterschiedlich lange Zuleitungen sauber angleichen lassen.Technische Daten TypMSV 1717 HQ (Art. 13142) Satellitenpositionen4 Eingänge16 × Sat und 1 × terrestrisch Stammausgänge16 × Sat und 1 × terrestrisch Verstärkung Sat20–24 dB Verstärkung terrestrisch20 dB Pegel-Regelbereich15 dB, je Ebene getrennt einstellbar Entzerrung Sat4 dB Frequenzbereich Sat950–2400 MHz Frequenzbereich terrestrisch18–862 MHz Max. Eingangspegel92 dBµV Sat, 90 dBµV terrestrisch Max. Ausgangspegel Sat116 dBµV (IMA3 60 dB) Max. Ausgangspegel terrestrisch110 dBµV (IMA3 60 dB) Entkopplungtyp. 30 dB Rückflussdämpfungtyp. 10 dB Betriebstemperatur−20 °C bis +50 °C Abmessungen (B × H × T)238 × 112 × 63 mm Passendes NetzteilDUR-line NT 15-3300 F (Art. 13143) Zwei Schalter steuern die Stromversorgung: LNB Power schaltet die Speisespannung für das LNB zu, wenn vor dem Verstärker keine Kaskade mit eigener Versorgung sitzt. Remote Power legt fest, ob der Verstärker über ein eigenes Netzteil an der DC-Buchse läuft oder per Fernspeisung aus den dahinterliegenden Bausteinen. Die Entzerrung von 4 dB gleicht zusätzlich den frequenzabhängigen Kabelverlust aus.Der MSV 1717 HQ ergänzt die MSK-Kaskaden der 4-Satelliten-Reihe. Entwickelt und gefertigt wird in Villingen-Schwenningen – Konstruktion, Fertigung und Support kommen aus einer Hand. Das vollständige Sortiment finden Sie in der Kategorie Multischalter.

Verstärkt sowohl SAT - ZF als auch Terrestrik

Zum selektiven Filtern des UKW-Frequenzbereiches

Zum Ausgleich der frequenzabhängigen Schräglage

Zur Unterstützung eines Multischalters ohne 22kHz-Steuersignal

Zum Ausgleich der frequenzabhängigen Schräglage

Zum Ausgleich der frequenzabhängigen Schräglage

Zum Absenken zu hoher HF-Pegel

Zum Ausgleich der frequenzabhängigen Schräglage

DiSEqC Schalter zur Signalschaltung von bis zu 4 Single LNBs auf eine Ableitung
