Wenn das Bild am Ende einer langen Leitung klötzchenweise einbricht, fehlt Pegel — und genau den holt der DUR-line V3018 zurück. Er wird einfach in die Antennenleitung eingeschleift, hebt das Signal um 18 dB an und braucht dafür kein eigenes Netzteil: Der Strom kommt über das Koaxialkabel vom Receiver. Mit 41 mm Länge verschwindet er in jeder Kabelführung.Technische DatenTypV3018 Mini-InlineverstärkerVerstärkung18 dBFrequenzbereich5–2500 MHzAnschlüsseF-Stecker und F-Buchse, mit DichtringBetriebsspannung5–18 V DC, maximal 30 V DCStromaufnahme40 mASpeisungDC-Durchlass, Fernspeisung über das KoaxialkabelImpedanz75 OhmSchirmungsmaß100 dBRückflussdämpfunggrößer 20 dBGehäusemassives Metall, für den Außeneinsatz geeignetAbmessungenLänge 41 mm, Durchmesser 14 mmSignaleSat (DVB-S/S2), DVB-T/T2, UKW, auch UnicableDer Einbauort entscheidet über das ErgebnisEin Verstärker hebt das an, was er bekommt — Nutzsignal und Rauschen gleichermaßen. Deshalb gehört er laut Anleitung möglichst nah an die Signalquelle, also direkt hinter LNB oder Multischalter und höchstens wenige Meter davon entfernt. Dort ist das Signal noch sauber, und die Verstärkung wirkt auf der gesamten folgenden Strecke. Am anderen Ende, kurz vor Dose oder Fernseher, käme dagegen vor allem verstärktes Rauschen an.Wann sich der Verstärker lohntSinnvoll ist er bei Kabelwegen ab etwa 30 Metern sowie dann, wenn mehrere Verteiler in der Strecke liegen und die Summe der Dämpfungen den Pegel nach unten zieht. Bei kurzen Strecken unter 20 Metern ist die Leitung dagegen ohnehin gut versorgt — dort weist die Anleitung ausdrücklich darauf hin, dass der zusätzliche Pegel den Receiver übersteuern kann. Auch gilt: Ein Verstärker macht aus einem schlechten Signal kein gutes, er gleicht Leitungsverluste aus. Steht das Bild schon am LNB nicht, gehört zuerst die Ausrichtung geprüft.Anlagenart und AnschlussDer V3018 arbeitet in Vorwärtsrichtung und ist für Satelliten- und Antennenanlagen ausgelegt, Unicable eingeschlossen. Kabelanschlüsse mit Rückkanal (DVB-C) verlangen dagegen einen rückkanalfähigen Verstärker. Angeschlossen wird der V3018 mit F-Stecker auf der einen und F-Buchse auf der anderen Seite; der Dichtring erlaubt den Einsatz im Freien, etwa direkt unter der Schüssel.Passende Kabel, F-Stecker, Verteiler und Überspannungsschutz finden Sie in Zubehör.

Der DUR-line V3024-R ist der Verstärker für den Fall, dass der richtige Pegel erst gefunden werden muss. Er verstärkt um 18 bis 24 dB und lässt sich zusätzlich stufenlos um 0 bis 20 dB herunterregeln — Sie drehen den Ausgangspegel also genau auf den Wert, den der Receiver sehen will, statt zwischen zwei festen Verstärkungen wählen zu müssen.Technische DatenTypV3024-R, regelbarer InlineverstärkerVerstärkung18–24 dBRegelbereich0–20 dB, stufenlosFrequenzbereich47–2200 MHzAnschlüsse2 × F-Buchse, Seiten für Receiver und LNB beschriftetStromversorgung18 V DC / 1 A über das KoaxialkabelGehäuseMetall, vollständig abgeschirmt, mit BefestigungslascheSignaleSat (DVB-S/S2), DVB-T/T2, UKWWarum regelbar der sicherere Weg istZu wenig Pegel zeigt sich als Klötzchen im Bild, zu viel Pegel ebenso — der Tuner übersteuert und meldet trotz kräftigem Signal schlechte Werte. Bei einem festen Verstärker bleibt dann nur der Tausch gegen ein anderes Modell. Der V3024-R nimmt Ihnen diese Entscheidung ab: Sie drehen am Regler, bis die Signalqualität am Receiver ihr Maximum erreicht, und lassen sie dort stehen. Gerade in Anlagen mit unterschiedlich langen Strängen ist das der schnellste Weg zu einem sauberen Ergebnis.Einbau und MontageDer Verstärker wird in die Leitung eingeschleift und über seine Lasche fest an Wand, Mast oder Montageplatte verschraubt — er hängt also nicht frei am Kabel. Die Beschriftung der beiden F-Buchsen zeigt an, welche Seite zum Receiver und welche zum LNB gehört; falsch herum eingebaut liefert der Verstärker keine Verstärkung. Seinen Strom bezieht er mit 18 V und bis zu 1 A über dasselbe Koaxialkabel, ein separates Netzteil ist nicht erforderlich.Wo er seine Stärke ausspieltWie jeder Verstärker gehört auch der V3024-R nahe an die Signalquelle, wo das Signal noch sauber ist. Dann gleicht er lange Kabelwege, mehrere Verteiler und Dämpfungsglieder in einem Zug aus. Der breite Frequenzbereich von 47 bis 2200 MHz deckt dabei Sat und Terrestrik gemeinsam ab.Passende Kabel, F-Stecker, Verteiler und Überspannungsschutz finden Sie in Zubehör.

Ein Gewitter muss nicht im Haus einschlagen, um Schaden anzurichten — es genügt, wenn der Blitz in der Nähe niedergeht. Über die Antennenleitung erreichen die dabei entstehenden Spannungsspitzen Receiver, LNB, Multischalter und Fernseher. Der DUR-line DLBS 3001 wird zwischen Leitung und Gerät geschraubt und leitet Stoßströme bis 8 kA ab, bevor sie dort ankommen. Er kostet dafür nur 0,3 dB Pegel.Technische DatenTypDLBS 3001, Überspannungsschutz für KoaxialleitungenAbleitstoßstrom8 kA (8/20 µs)Ansprechspannungab etwa 50 V zwischen Innenleiter und SchirmDurchgangsdämpfung0,3 dBFrequenzbereich5–2500 MHzAnschlüsseF-Stecker und F-Buchse, mit DichtringSpeisungDC-Durchlass für die FernspeisungImpedanz75 OhmSchirmungsmaß100 dBRückflussdämpfunggrößer 20 dBGehäusemassives Metall, für den Außeneinsatz geeignetAbmessungenLänge 40 mm, Durchmesser 14 mmWie der Schutz arbeitetIm Inneren sitzt ein Gasableiter. Steigt die Spannung zwischen Innenleiter und Schirm über rund 50 Volt, zündet die Gasstrecke und schließt den Stoßstrom kurz — bis zu 8000 Ampere werden so an den angeschlossenen Geräten vorbeigeführt. Ist die Überspannung abgeklungen, öffnet der Ableiter wieder und die Leitung arbeitet normal weiter. Der Schutz verbraucht sich dabei nicht bei jedem Ansprechen.Wohin der Schutz gehörtAm wirksamsten sitzt der DLBS 3001 direkt an jedem Eingang des Multischalters oder unmittelbar am LNB-Ausgang — also so weit außen wie möglich, damit die Spannungsspitze gar nicht erst in die Hausverkabelung gelangt. Bei mehreren Leitungen bekommt jede ihren eigenen Schutz. Der Dichtring am F-Stecker erlaubt die Montage im Freien.Zusammen mit dem PotentialausgleichDer Überspannungsschutz ergänzt die Erdung der Anlage, er ersetzt sie nicht. Erst beides zusammen wirkt: Der Erdungsblock legt die Kabelschirme auf die Potentialausgleichsschiene, der DLBS 3001 fängt die Spitze auf dem Innenleiter ab. Passende Erdungsblöcke führen wir in derselben Kategorie.Erdungsblöcke, F-Stecker, Verteiler und Kabel finden Sie in Zubehör.

Der DUR-line DLBS 505 schützt fünf Leitungen auf einmal — die typische Zahl an einem Multischalter mit Quattro-LNB und terrestrischem Eingang. Statt fünf einzelne Schutzelemente zu verschrauben, setzen Sie ein vollverlötetes Metallgehäuse in die Anlage, das Stoßströme bis 8 kA ableitet und dabei nur 0,5 dB Pegel kostet.Technische DatenTypDLBS 505, 5-fach ÜberspannungsschutzGeschützte Wege5Ableitstoßstrom8 kA (8/20 µs)Ansprechspannungab etwa 50 VDurchgangsdämpfung0,5 dB über den gesamten BereichFrequenzbereich5–2500 MHzAnschlüsseF-Buchsen auf beiden SeitenDC-Durchlass30 V / 0,5 A für die FernspeisungImpedanz75 OhmSchirmungsmaßüber 100 dBRückflussdämpfunggrößer 20 dBGehäusemassives Metall, komplett verlötetSignaleSat (DVB-S/S2), Kabelfernsehen, DVB-T/T2, auch UnicableFünf Wege in einem GehäuseEin Quattro-LNB liefert vier Leitungen, dazu kommt der terrestrische Eingang — genau die fünf Wege, die der DLBS 505 abdeckt. Alle fünf Schutzmodule sitzen in einem gemeinsamen Gehäuse, das sich an einer Stelle montieren und mit einem gemeinsamen Erdungsweg anbinden lässt. Das ist übersichtlicher als fünf einzelne Schutzelemente an fünf verschiedenen Punkten und macht die Anlage später leichter nachvollziehbar.Wie der Schutz arbeitetSteigt die Spannung auf einer Leitung über rund 50 Volt, unterbricht das Schutzmodul den Weg zum angeschlossenen Gerät und leitet den Stoßstrom ab — bis zu 8000 Ampere nach der Prüfkurve 8/20 µs. Die 0,5 dB Durchgangsdämpfung fallen dabei über den gesamten Frequenzbereich gleichmäßig an, sodass sich das Verhalten der Anlage einfach nachrechnen lässt.Erdung nicht vergessenDie Eingänge des DLBS 505 müssen nach den geltenden Vorschriften zusätzlich geerdet werden — erst mit angebundenem Potentialausgleich entfaltet der Schutz seine volle Wirkung. Passende Erdungsblöcke mit Klemmen bis 10 mm² führen wir in derselben Kategorie; der DEB 5 nimmt genau die fünf Leitungen auf, die auch hier zusammenkommen.Erdungsblöcke, F-Stecker, Verteiler und Kabel finden Sie in Zubehör.

1fach - Auskoppeldämpfung 20dB

20dB - Hochwertiger regelbarer Sat / BK-Dämpfungssteller im Druckguss-Gehäuse

Der DUR-line DPI Power Inserter speist die Versorgungsspannung in eine Koaxialleitung ein, ohne den Signalweg zu unterbrechen. Er versorgt damit Geräte, die in der Leitung sitzen und keinen eigenen Netzanschluss haben – etwa Verstärker oder Einkabelumsetzer auf dem Dachboden. In dieser Ausführung liegt das passende Netzteil bei, das Set ist damit sofort einsatzbereit. Technische Daten FunktionSpannungseinspeisung in die Koaxialleitung LieferumfangPower Inserter mit Netzteil Abmessungen236 × 119 × 114 mm Gewicht290 g Dieses Gerät kommt direkt von DUR-line. Passendes Zubehör finden Sie in unserer Kategorie Verstärker & Signaltechnik.

CAT 6 Netzwerkdose 2x RJ45 für Unterputz & Aufputzmontage mit Blende

Mit Gleichstromübertragung - zum Zusammenschalten von Sat und Terrestrisch

Zur Verteilung der SAT-ZF auf 2 Receiver - Priorisierung für 1 Receiver

Die DUR-line DSA 62600 ist die Standarddose für Satellitenanlagen: drei Anschlüsse für Sat, TV und Radio an einer Stelle, mit nur 2 bis 2,5 dB Dämpfung im Sat-Band. Sie sitzt am Ende einer Stichleitung — also direkt am eigenen Ausgang eines Multischalters oder LNBs — und ist damit die Dose, die in den allermeisten Wohnungen verbaut wird.Technische DatenTypDSA 62600, 3-Loch Sat-Enddose (Stichleitungsdose)AnschlüsseSat, TV, RadioAnschlussdämpfung Sat2–2,5 dB (950–2400 MHz)Anschlussdämpfung terrestrisch1 dB (5–68 MHz), 1,5 dB (UKW 87,5–108 MHz), 2 dB (174–862 MHz)RückflussdämpfungSat größer 5 dB, terrestrisch größer 9 dBSat-Ausgangmaximal 500 mASchirmungsklasseASteuersignaleDiSEqC-tauglich, Unicable-geeignetSignaleDVB-S/S2, DVB-C, DVB-T/T2, UKW und DAB+, digital und analogGehäuseVollmetall-Druckguss, Abdeckung weißAnschlusstechnikSchraub-KlemmtechnikMontageAuf- und Unterputz sowie HohlwandLieferumfangDose, Aufputzrahmen, Rahmen und DeckelWarum die geringe Dämpfung zähltMit 2 bis 2,5 dB nimmt diese Dose der Leitung so wenig weg wie kaum eine andere ihrer Klasse. Am Receiver sollen rund 55 bis 65 dB ankommen — jedes Dezibel, das die Dose nicht verbraucht, steht dieser Rechnung zur Verfügung. Das macht sich besonders am Ende langer Leitungswege bemerkbar, etwa im obersten Stockwerk eines Hauses.Passt in jedes SchalterprogrammDie Abmessungen sind genormt, sodass die Dose mit den 3-Loch-Abdeckungen der gängigen deutschen Schalterprogramme kombiniert werden kann. Sie behalten also die Optik Ihrer übrigen Steckdosen und Schalter bei, statt eine abweichende Blende in der Wand zu haben. Montiert wird auf oder unter Putz und ebenso in der Hohlwand; der beiliegende Aufputzrahmen macht den Einbau ohne Wanddurchbruch möglich.Auch für EinkabelanlagenDie Dose erfüllt die DiSEqC-Kriterien und ist für Unicable geeignet. In einer Einkabelanlage, in der alle Teilnehmer gemeinsam auf einer Ableitung liegen, arbeitet sie damit ebenso wie in der klassischen Sternverkabelung mit Multischalter.Durchgangsdosen, Verteiler und weiteres Installationsmaterial finden Sie in Zubehör.

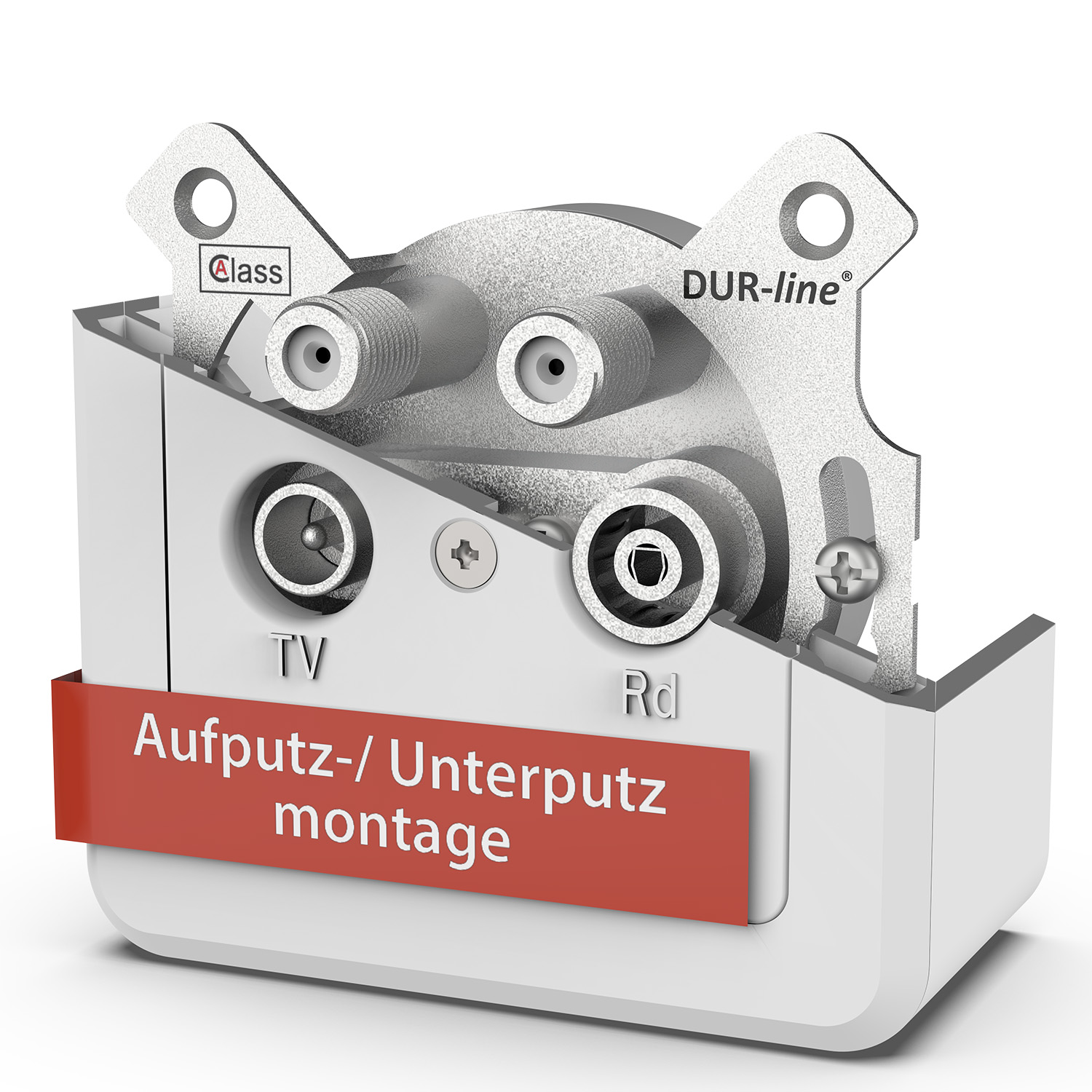

Ein Receiver mit Twin-Tuner nimmt auf und zeigt gleichzeitig ein anderes Programm — dafür braucht er zwei Sat-Leitungen an derselben Stelle. Die DUR-line DSA 62700 bringt genau das an die Wand: zwei F-Anschlüsse für Sat, dazu TV und Radio, alles in einer Dose mit vier Löchern.Technische DatenTypDSA 62700, 4-Loch Sat-EnddoseAnschlüsse2 × Sat (F-Buchse), TV, RadioAnschlussdämpfungtypisch 3 dBEntkopplung40 dBFrequenzbereich5–2250 MHzRückkanal5–65 MHzDC-Durchlassfür die Steuerung des LNB und KabelinternetSchirmungsklasseASignaleSat, Kabelfernsehen, DVB-T/T2, Radio, bis UHD und 8KEinkabeltechnikUnicable-tauglichMontageAuf- und UnterputzLieferumfangDose, Rahmen, DeckelWofür der zweite Sat-Anschluss gut istZwei Sat-Leitungen an einem Platz brauchen Sie in zwei Fällen: beim Twin-Tuner-Receiver, der zwei Transponder gleichzeitig empfängt, und bei zwei Geräten nebeneinander — etwa Receiver und Fernseher mit eigenem Sat-Tuner. Statt eine zweite Dose zu setzen oder mit einem Verteiler zu arbeiten, der in der klassischen Sat-Anlage ohnehin nicht weiterhilft, bekommen beide Geräte hier ihren eigenen Anschluss.40 dB Entkopplung zwischen den AnschlüssenDie beiden Sat-Ausgänge sind mit 40 dB voneinander entkoppelt. Das ist der Wert, der dafür sorgt, dass die Steuersignale des einen Tuners den anderen nicht erreichen — jeder Tuner schaltet seine Ebene unabhängig, ohne dass sich die Geräte gegenseitig ins Bild reden.Anschluss und MontageDie Dose arbeitet von 5 bis 2250 MHz und lässt den Rückkanal von 5 bis 65 MHz passieren, sodass auch Internet über den Kabelanschluss möglich bleibt. Der DC-Durchlass führt die Steuerspannung für das LNB weiter. Montiert wird auf oder unter Putz; Rahmen und Deckel liegen bei.Weitere Antennendosen, Verteiler und Installationsmaterial finden Sie in Zubehör.

Die DUR-line DBK 62800 ist die Enddose der Breitband-Kabelanlage: zwei Anschlüsse an der Wand für TV und Radio, dahinter eine Stichleitung. Sie kommt überall dort zum Einsatz, wo eine Leitung an genau einem Anschluss endet — und ebenso als Abschluss am Ende einer Reihe von Durchgangsdosen.Technische DatenTypDBK 62800, 2-Loch BK-Stichleitungsdose (Enddose)AnschlüsseTV und RadioBauformEnddose ohne DurchgangFrequenzbereich0,15–862 MHzSchirmungsklasseASignaleKabelfernsehen, DVB-T/T2, Radio über UKW und DAB+GehäuseVollmetall-Chassis, Abdeckung weißAnschlusstechnikSchraub-KlemmtechnikMontageAuf- und UnterputzLieferumfangDose, Rahmen, DeckelWo die Enddose hingehörtEine Stichleitungsdose schließt die Leitung ab. Das ist entweder der einzelne Anschluss, der direkt vom Verteiler versorgt wird, oder der letzte Platz in einer Reihe. In beiden Fällen ist wichtig, dass die Leitung sauber endet: Eine offene oder falsch abgeschlossene Leitung wirft das Signal zurück und verschlechtert den Empfang an allen vorgelagerten Anschlüssen.Schraub-Klemmtechnik statt SpezialwerkzeugDas Koaxialkabel wird über eine Schraub-Klemmtechnik angeschlossen, die auch ohne Spezialwerkzeug sicher hält. Das ist besonders bei der Nachrüstung im Bestand angenehm, wenn nur ein Schraubendreher zur Hand ist. Die genormten Abmessungen passen in die 2-Loch-Abdeckungen der gängigen Schalterprogramme, sodass die Optik der übrigen Schalter erhalten bleibt.Was Klasse A in der Praxis bedeutetDie Schirmungsklasse beschreibt, wie gut die Dose die Verbindung gegen Einstrahlung von außen abschirmt. In einer Wohnung mit Mobilfunk, WLAN und DECT holt sich eine schlecht geschirmte Dose diese Signale in die Leitung und trägt sie ins ganze Netz. Das Vollmetall-Chassis schließt diesen Weg.Durchgangsdosen der Serie, Verteiler und Installationsmaterial finden Sie in Zubehör.

Die DUR-line DBK 08dB ist die Durchgangsdose mit der geringsten Anschlussdämpfung der Serie: Sie zweigt mit maximal 8 dB vergleichsweise viel Pegel für ihren eigenen Anschluss ab und gehört damit ans hintere Ende einer Dosenreihe, wo ohnehin weniger ankommt.Technische DatenTypDBK 08dB, 2-Loch BK-DurchgangsdoseAnschlüsseTV und RadioAnschlussdämpfungmax. 8 dBDurchgangsdämpfungmax. 3,5 dBEntkopplung40 dBFrequenzbereich0,15–862 MHzSchirmungsklasseASignaleKabelfernsehen, DVB-T/T2, Radio über UKW und DAB+MontageAuf- und UnterputzLieferumfangDose, Rahmen, Deckel, BefestigungsschraubenWarum diese Dose nach hinten gehörtIn einer Reihe verliert das Signal an jeder Dose etwas. Die vorderen Anschlüsse haben deshalb Pegel im Überfluss, die hinteren kämpfen darum. Der Ausgleich läuft über die Anschlussdämpfung: Vorn stehen Dosen, die wenig für sich abzweigen, hinten solche, die mehr nehmen dürfen. Mit ihren 8 dB ist die 08dB genau dafür gemacht — sie holt sich am Ende der Reihe den Pegel, den sie braucht.Der Preis dafür steht in der zweiten ZahlMit 3,5 dB hat diese Dose die höchste Durchgangsdämpfung der Serie. Was sie an ihrem Anschluss mehr abzweigt, fehlt hinter ihr auf der Leitung. Deshalb sollte hinter der 08dB nur noch die abschließende Stichleitungsdose folgen. Eine typische Reihe sieht so aus: 14dB, dann 10dB, dann 08dB, zuletzt die Enddose 62800.Entkopplung und Schirmung40 dB Entkopplung halten die Anschlüsse elektrisch auseinander, sodass ein Gerät nicht ins Signal des Nachbarn strahlt. Das Vollmetall-Chassis in Klasse A hält zusätzlich Mobilfunk, WLAN und DECT aus dem Kabelnetz. Rahmen, Deckel und Befestigungsschrauben liegen bei.Weitere Dosen der Serie, Verteiler und Installationsmaterial finden Sie in Zubehör.

Die DUR-line DBK 10dB ist die Durchgangsdose für die mittlere Position in der Reihe. Mit 10 dB Anschlussdämpfung zweigt sie maßvoll ab und gibt mit nur 2 dB Durchgangsdämpfung fast alles an die folgenden Dosen weiter — die ausgewogenste Kombination der Serie.Technische DatenTypDBK 10dB, 2-Loch BK-DurchgangsdoseAnschlüsseTV und RadioAnschlussdämpfungmax. 10 dBDurchgangsdämpfungmax. 2 dBEntkopplung40 dBFrequenzbereich0,15–862 MHzSchirmungsklasseASignaleKabelfernsehen, DVB-T/T2, Radio über UKW und DAB+MontageAuf- und UnterputzLieferumfangDose, Rahmen, Deckel, BefestigungsschraubenDie ausgewogene WahlZwei Dezibel Durchgangsdämpfung sind wenig — die Dose nimmt der Leitung also kaum etwas weg und lässt den folgenden Anschlüssen fast den vollen Pegel. Gleichzeitig reichen ihre 10 dB Anschlussdämpfung, um am eigenen Ausgang ein ordentliches Signal bereitzustellen. Genau diese Balance macht sie zur Standarddose für die Plätze zwischen dem ersten und dem letzten Anschluss.Wie die Reihe aufgebaut wirdVorn stehen die Dosen mit hoher Anschlussdämpfung, hinten die mit niedriger — so kommt an jedem Platz ein ähnlicher Pegel an. Eine typische Reihe mit vier Anschlüssen: 14dB, dann 10dB, dann 08dB, zuletzt die Stichleitungsdose 62800 als Abschluss. Bei längeren Reihen können mehrere 10dB-Dosen hintereinanderliegen; rechnen Sie dabei je Dose 2 dB Durchgangsdämpfung mit.Entkopplung und Schirmung40 dB Entkopplung halten die Anschlüsse elektrisch auseinander, sodass ein Gerät nicht ins Signal des Nachbarn strahlt. Das Vollmetall-Chassis in Klasse A hält zusätzlich Mobilfunk, WLAN und DECT aus dem Kabelnetz. Rahmen, Deckel und Befestigungsschrauben liegen bei.Weitere Dosen der Serie, Verteiler und Installationsmaterial finden Sie in Zubehör.

Die DUR-line DBK 14dB gehört an den Anfang der Dosenreihe. Dort ist der Pegel am höchsten, deshalb darf die Dose mit 14 dB viel für sich abzweigen — und gibt mit nur 1,2 dB Durchgangsdämpfung den kleinsten Verlust der Serie an alle folgenden Anschlüsse weiter.Technische DatenTypDBK 14dB, 2-Loch BK-DurchgangsdoseAnschlüsseTV und RadioAnschlussdämpfungmax. 14 dBDurchgangsdämpfungmax. 1,2 dBEntkopplung40 dBFrequenzbereich0,15–862 MHzSchirmungsklasseASignaleKabelfernsehen, DVB-T/T2, Radio über UKW und DAB+MontageAuf- und UnterputzLieferumfangDose, Rahmen, Deckel, BefestigungsschraubenDie erste Dose entscheidet über die letzteAm Anfang der Reihe steht der volle Pegel an. Nimmt sich die erste Dose dort zu wenig, bekommt ihr Anschluss zu viel — und die Reihe wird ungleichmäßig. Nimmt sie sich zu viel vom Durchgang, fehlt es hinten. Die 14dB löst beides: Sie zweigt kräftig für den eigenen Anschluss ab und kostet den Durchgang dabei nur 1,2 dB. Damit ist sie die Dose, mit der eine lange Reihe überhaupt erst aufgeht.Aufbau der ReiheEine typische Reihe mit vier Anschlüssen: 14dB am Anfang, dann 10dB, dann 08dB, den Abschluss bildet die Stichleitungsdose 62800. Bei längeren Reihen können mehrere 14dB-Dosen vorn stehen, bevor die Werte nach hinten abgestuft werden — jede kostet nur 1,2 dB auf dem Durchgang.Entkopplung und Schirmung40 dB Entkopplung halten die Anschlüsse elektrisch auseinander, sodass ein Gerät nicht ins Signal des Nachbarn strahlt. Das Vollmetall-Chassis in Klasse A hält zusätzlich Mobilfunk, WLAN und DECT aus dem Kabelnetz. Rahmen, Deckel und Befestigungsschrauben liegen bei.Weitere Dosen der Serie, Verteiler und Installationsmaterial finden Sie in Zubehör.

Die DUR-line DSA 63001 ist die Dose für den Fall, dass mehrere Anschlüsse an einer gemeinsamen Leitung hängen. Sie zweigt an ihrem Platz das Signal für Sat, TV und Radio ab und reicht den Rest über den Durchgang an die nächste Dose weiter — Sie verkabeln ein Stockwerk also in Reihe, statt für jeden Anschluss eine eigene Leitung bis zum Verteiler zu ziehen.Technische DatenTypDSA 63001, 3-Loch Sat-DurchgangsdoseAnschlüsseSat, TV, RadioAnschlussdämpfungca. 10 dB am AbzweigDurchgangsdämpfung3 dB bei 2150 MHzDC-Durchgangmit Diode, für die Speisung über den StammSchirmungsklasseAEinkabeltechnikUnicable- und SCR-kompatibelSignaleSat, Kabelfernsehen, DVB-T/T2, UKW und DAB+GehäuseVollmetall-Chassis, Abdeckung weißMontageAuf- und UnterputzLieferumfangDose, Rahmen, AbdeckungWas Reihenverkabelung spartIn der Sternverkabelung läuft von jedem Anschluss eine eigene Leitung zum Verteiler — bei sechs Anschlüssen also sechs Leitungen durch das ganze Haus. In der Reihe genügt eine Leitung, die von Dose zu Dose weitergereicht wird. Das spart Kabel, Wanddurchbrüche und vor allem Arbeitszeit, gerade bei einer Nachrüstung im Bestand.Die Dämpfung über die Reihe planenZwei Werte gehören in die Rechnung: Die Anschlussdämpfung von rund 10 dB ist das, was die Dose an ihrem eigenen Ausgang abzweigt. Die Durchgangsdämpfung von 3 dB bei 2150 MHz ist das, was die Leitung beim Passieren verliert — dieser Wert summiert sich über alle Dosen der Reihe. Bei vier Durchgangsdosen sind das 12 dB, die am Ende fehlen. Planen Sie deshalb von hinten: Die letzte Dose der Reihe muss noch ihre 55 bis 65 dB bekommen.Aufbau der ReiheJede Dose bis auf die letzte ist eine Durchgangsdose, den Abschluss bildet eine Enddose wie die DSA 62600. Der DC-Durchgang mit Diode führt die Speisespannung sicher über den Stamm weiter, sodass das LNB auch am Anfang der Reihe versorgt bleibt. Die Dose ist Unicable- und SCR-kompatibel und passt damit auch in Einkabelanlagen.Enddosen, Verteiler und weiteres Installationsmaterial finden Sie in Zubehör.

Die DUR-line MD 5200 bringt Fernsehen, Radio und Internet über den Kabelanschluss an einen einzigen Platz. Neben den Anschlüssen für TV und Radio hat sie eine eigene DATA-Buchse, an die das Kabelmodem kommt. Als Stichdose sitzt sie am Ende einer Leitung und versorgt genau diesen einen Anschlussplatz.Technische DatenTypMD 5200 Stichdose, Multimedia-DoseAnschlüsseTV, Radio, DATA (F-Buchse)BauformEnddose ohne DurchgangVerwendungBreitband-Kabelanlagen mit RückkanalAnschluss Modemüber F-Kabel an der DATA-BuchseAnschluss TV und Radioüber die üblichen IEC-AnschlüsseGehäuseAufputz, weißBeschriftungalle drei Anschlüsse auf der Front gekennzeichnetDer DATA-Anschluss macht den UnterschiedEin Kabelmodem sendet selbst Signale zurück ins Netz. An einem TV-Anschluss betrieben, teilt es sich den Weg mit dem Fernsehsignal — beide verlieren dabei. Die DATA-Buchse ist als F-Buchse ausgeführt und für diesen Zweck vorgesehen. Damit entfällt die Adapterkette, die sonst hinter dem Sideboard entsteht: Modem, Fernseher und Radio bekommen je einen eigenen, beschrifteten Anschluss.Enddose statt DurchgangAls Stichdose gibt die MD 5200 das Signal nicht weiter, sondern schließt die Leitung ab. Das ist die richtige Bauform für den einzelnen Anschluss, der direkt vom Verteiler kommt, und für den letzten Platz einer Reihe. Sollen mehrere Plätze an einer gemeinsamen Leitung hängen, übernehmen die Durchgangsdosen MD 5210, 5214 und 5219 die vorderen Positionen und die 5200 den Abschluss.Nachrüsten ohne BaustelleDas Aufputzgehäuse wird direkt auf den Untergrund gesetzt. Im Bestand ist das der schnellste Weg zu einem zusätzlichen Anschluss: kein Stemmen, kein Putz ausbessern, keine beschädigte Tapete. Nach der Montage steht der Platz sofort zur Verfügung.Durchgangsdosen der Serie, Verteiler und Installationsmaterial finden Sie in Zubehör.

Die DUR-line MD 5210 ist die Multimediadose für Plätze, an denen die Leitung weitergehen soll. Sie zweigt mit 10 dB Anschlussdämpfung das Signal für TV, Radio und den DATA-Anschluss ab und reicht den Rest an die nächste Dose weiter — bei den drei Durchgangsdosen der Serie ist das der Wert für die hinteren Plätze einer Reihe.Technische DatenTypMD 5210 Durchgangsdose, Multimedia-DoseAnschlüsseTV, Radio, DATA (F-Buchse)Anschlussdämpfung10 dBBauformDurchgangsdose, reicht das Signal weiterVerwendungBreitband-Kabelanlagen mit RückkanalAnschluss Modemüber F-Kabel an der DATA-BuchseAnschluss TV und Radioüber die üblichen IEC-AnschlüsseGehäuseAufputz, weißWo die 10-dB-Dose hingehörtIn einer Reihe verliert das Signal an jeder Dose etwas, die hinteren Plätze bekommen also weniger. Ausgeglichen wird das über die Anschlussdämpfung: Je niedriger sie ist, desto mehr zweigt die Dose für sich selbst ab. Mit 10 dB nimmt sich die MD 5210 am meisten von den drei Durchgangsdosen und gehört deshalb nach hinten, kurz vor die abschließende Stichdose. Eine typische Reihe lautet 5219, 5214, 5210, dann die Stichdose 5200.Der DATA-Anschluss macht den UnterschiedEin Kabelmodem sendet selbst Signale zurück ins Netz. Die DATA-Buchse ist als F-Buchse ausgeführt und dafür vorgesehen, sodass Modem, Fernseher und Radio je einen eigenen, beschrifteten Anschluss bekommen — auch an einem Platz mitten in der Reihe.Nachrüsten ohne BaustelleDas Aufputzgehäuse wird direkt auf den Untergrund gesetzt. Im Bestand ist das der schnellste Weg zu einem zusätzlichen Anschluss: kein Stemmen, kein Putz ausbessern, keine beschädigte Tapete.Weitere Dosen der Serie, Verteiler und Installationsmaterial finden Sie in Zubehör.

Die DUR-line MD 5214 ist die Multimediadose für die mittleren Plätze einer Dosenreihe. Mit 14 dB Anschlussdämpfung zweigt sie maßvoll ab und lässt den folgenden Anschlüssen entsprechend mehr übrig — TV, Radio und DATA stehen dabei an jedem Platz gleichermaßen zur Verfügung.Technische DatenTypMD 5214 Durchgangsdose, Multimedia-DoseAnschlüsseTV, Radio, DATA (F-Buchse)Anschlussdämpfung14 dBBauformDurchgangsdose, reicht das Signal weiterVerwendungBreitband-Kabelanlagen mit RückkanalAnschluss Modemüber F-Kabel an der DATA-BuchseAnschluss TV und Radioüber die üblichen IEC-AnschlüsseGehäuseAufputz, weißDie mittlere Position in der ReiheDie Anschlussdämpfung bestimmt, wie viel eine Dose für sich abzweigt und wie viel für die folgenden übrig bleibt. Mit 14 dB liegt die MD 5214 zwischen der 5219 für den Reihenanfang und der 5210 für das Ende — sie ist damit die Dose für alles dazwischen. In einer Reihe mit vier Plätzen sieht die Abfolge so aus: 5219, 5214, 5210, dann die Stichdose 5200 als Abschluss.Der DATA-Anschluss macht den UnterschiedEin Kabelmodem sendet selbst Signale zurück ins Netz. Die DATA-Buchse ist als F-Buchse ausgeführt und dafür vorgesehen, sodass Modem, Fernseher und Radio je einen eigenen, beschrifteten Anschluss bekommen. So lässt sich der Internetzugang später an einen anderen Platz der Reihe verlegen, ohne die Verkabelung zu ändern.Nachrüsten ohne BaustelleDas Aufputzgehäuse wird direkt auf den Untergrund gesetzt. Im Bestand ist das der schnellste Weg zu einem zusätzlichen Anschluss: kein Stemmen, kein Putz ausbessern, keine beschädigte Tapete.Weitere Dosen der Serie, Verteiler und Installationsmaterial finden Sie in Zubehör.

Die DUR-line MD 5219 gehört an den Anfang der Dosenreihe. Dort steht der volle Pegel an, deshalb zweigt sie mit 19 dB — dem höchsten Wert der Serie — nur wenig für sich ab und lässt den nachfolgenden Anschlüssen den größten Teil. TV, Radio und DATA stehen trotzdem in voller Ausstattung zur Verfügung.Technische DatenTypMD 5219 Durchgangsdose, Multimedia-DoseAnschlüsseTV, Radio, DATA (F-Buchse)Anschlussdämpfung19 dBBauformDurchgangsdose, reicht das Signal weiterVerwendungBreitband-Kabelanlagen mit RückkanalAnschluss Modemüber F-Kabel an der DATA-BuchseAnschluss TV und Radioüber die üblichen IEC-AnschlüsseGehäuseAufputz, weißDie erste Dose entscheidet über die letzteAm Anfang der Reihe ist der Pegel am höchsten. Nimmt sich die erste Dose dort zu viel, fehlt es hinten — und der letzte Anschluss bekommt kein brauchbares Signal mehr. Mit 19 dB zweigt die MD 5219 so wenig ab, wie es für ihren eigenen Platz nötig ist, und hält den Rest für die Reihe frei. Eine typische Abfolge mit vier Plätzen: 5219, 5214, 5210, dann die Stichdose 5200 als Abschluss.Der DATA-Anschluss macht den UnterschiedEin Kabelmodem sendet selbst Signale zurück ins Netz. Die DATA-Buchse ist als F-Buchse ausgeführt und dafür vorgesehen, sodass Modem, Fernseher und Radio je einen eigenen, beschrifteten Anschluss bekommen. Gerade am ersten Platz der Reihe, wo häufig der Hausübergabepunkt in der Nähe liegt, ist das die praktische Position fürs Modem.Nachrüsten ohne BaustelleDas Aufputzgehäuse wird direkt auf den Untergrund gesetzt. Im Bestand ist das der schnellste Weg zu einem zusätzlichen Anschluss: kein Stemmen, kein Putz ausbessern, keine beschädigte Tapete.Weitere Dosen der Serie, Verteiler und Installationsmaterial finden Sie in Zubehör.
