UK 124 Unicable LNB, bis zu 24 Teilnehmer über eine Leitung. Reine Einkabel-Ausführung ohne Legacy-Ausgänge. Einsatzbereich: Mehrfamilienhaus und größere Anlagen mit durchgängig Unicable-fähigem Receiverbestand. Zur Auswahl: Das UK 124 setzt durchgängig Unicable-fähige Receiver voraus. Für gemischte Bestände bietet das UK 124-3L zusätzlich drei Legacy-Ausgänge. Normen: EN 50494 (Unicable I, bis 8 Teilnehmer) und EN 50607 (Unicable II/JESS, bis 32 Teilnehmer, automatische Bandvergabe) werden parallel unterstützt. Mischbetrieb aus Alt- und Neugeräten ist damit möglich. Legacy-Ausgänge nehmen Receiver ohne Unicable-Unterstützung auf. Zur Auslegung: Den Receiverbestand vorab klären. Modelle mit Legacy-Ausgängen binden zusätzlich Geräte ohne Unicable-Unterstützung an und decken damit auch gemischte Bestände vollständig ab. Eine dokumentierte Bandvergabe je Teilnehmer macht spätere Gerätewechsel zur Routine. Wetterschutzgehäuse mit ausziehbarem Wetterschutz über den Anschlüssen, das verkürzt die Montage am Mast. Bei Fragen zur Bandvergabe und zur Receiver-Konfiguration erreichen Sie uns direkt als Hersteller.

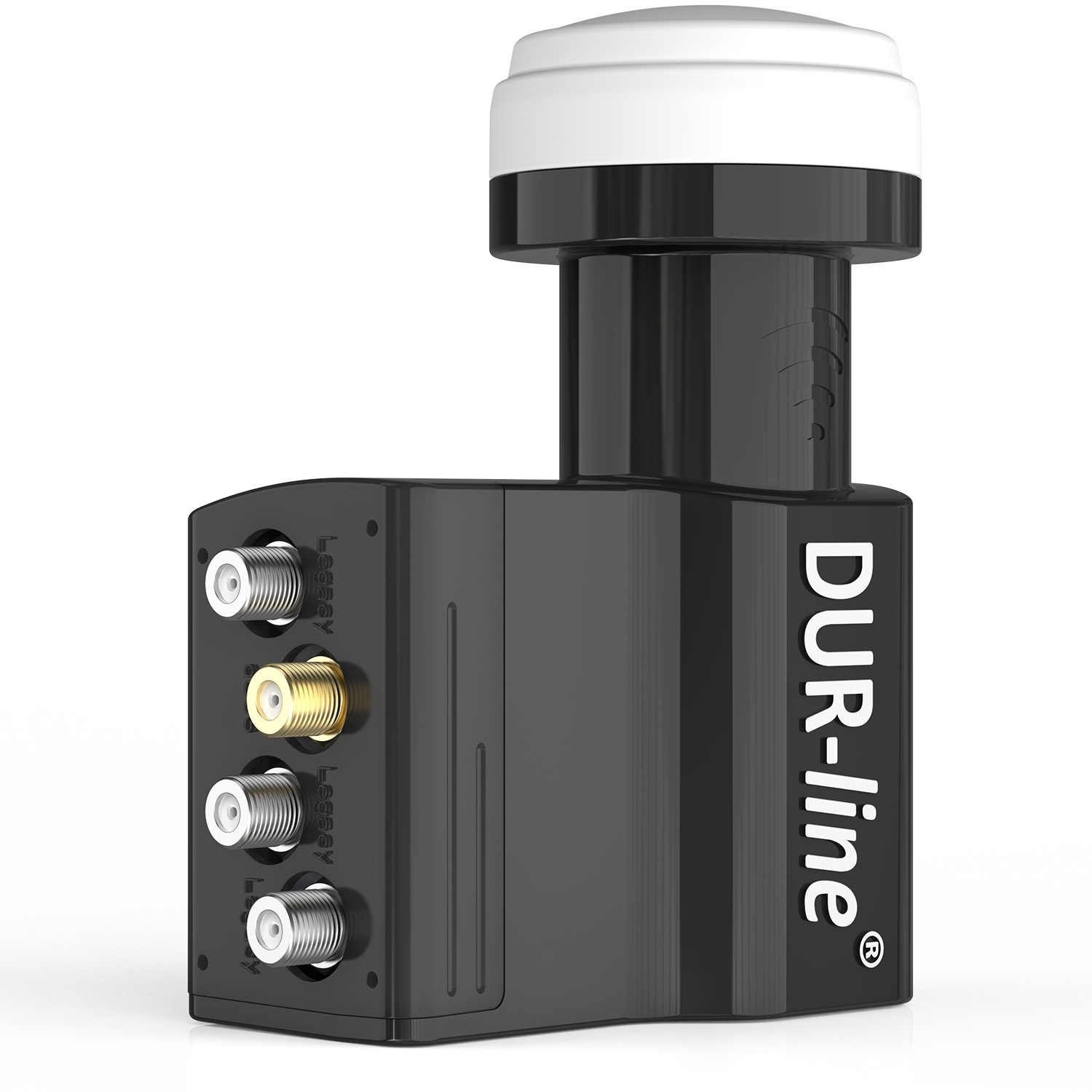

UK 124-3L Unicable LNB, 1 dCSS-Ausgang mit 24 Bändern (8 × Unicable I nach EN 50494, 16 × Unicable II nach EN 50607) plus 3 Legacy-Ausgänge. Einsatzbereich: Mehrfamilienhaus und Nachrüstung mit gemischtem Receiverbestand. Die geteilte Bandstruktur bedient Alt- und Neugeräte gleichzeitig, die Legacy-Ausgänge fangen Receiver ohne Unicable-Unterstützung ab. Damit ist es die sicherste Unicable-Wahl, wenn der Bestand im Objekt nicht vollständig erfasst ist. Normen: EN 50494 (Unicable I, bis 8 Teilnehmer) und EN 50607 (Unicable II/JESS, bis 32 Teilnehmer, automatische Bandvergabe) werden parallel unterstützt. Mischbetrieb aus Alt- und Neugeräten ist damit möglich. Legacy-Ausgänge nehmen Receiver ohne Unicable-Unterstützung auf. Zur Auslegung: Den Receiverbestand vorab klären. Modelle mit Legacy-Ausgängen binden zusätzlich Geräte ohne Unicable-Unterstützung an und decken damit auch gemischte Bestände vollständig ab. Eine dokumentierte Bandvergabe je Teilnehmer macht spätere Gerätewechsel zur Routine. Wetterschutzgehäuse mit ausziehbarem Wetterschutz über den Anschlüssen, das verkürzt die Montage am Mast. Bei Fragen zur Bandvergabe und zur Receiver-Konfiguration erreichen Sie uns direkt als Hersteller.

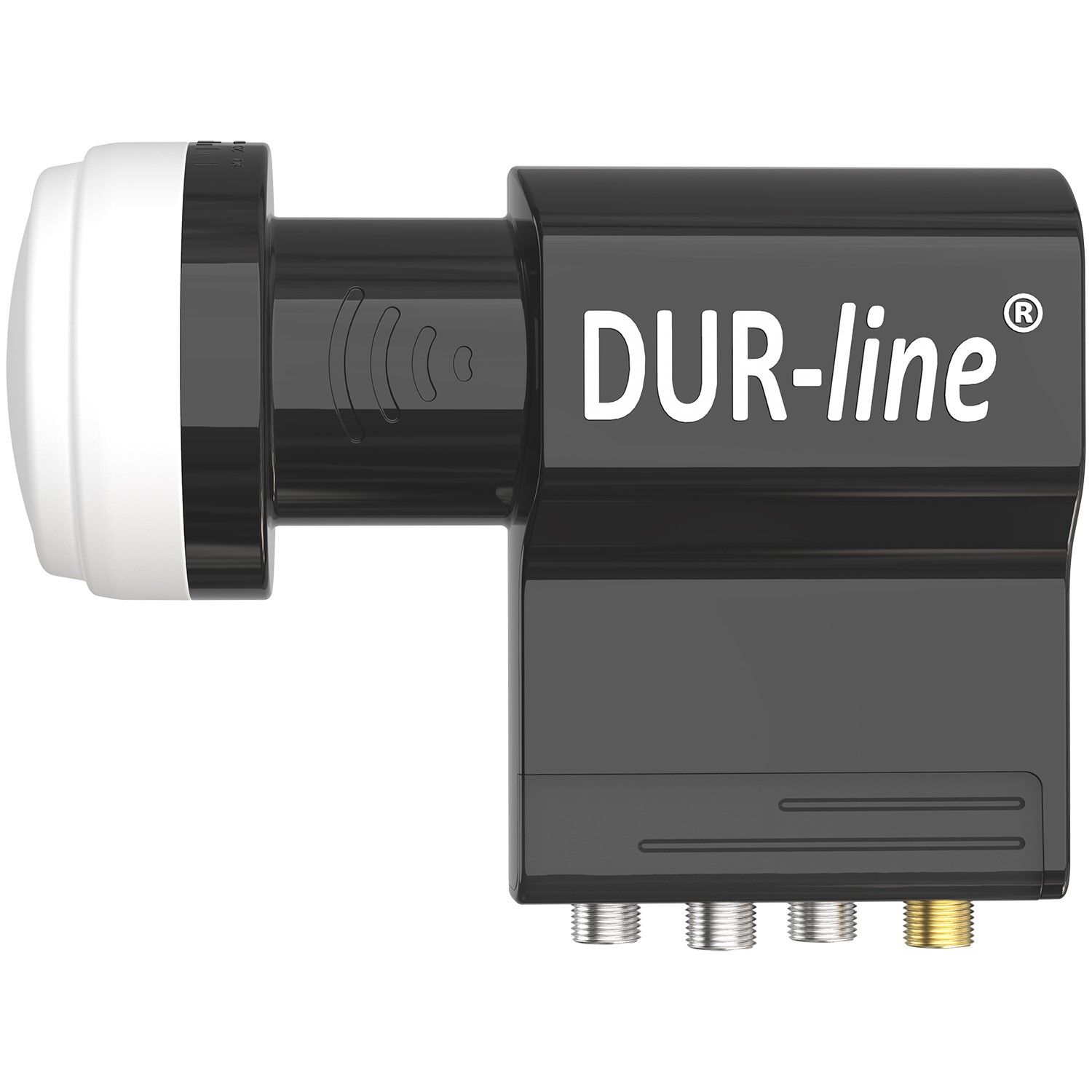

UK 104 Unicable LNB, 1 SCR-Ausgang mit 4 Unicable-Bändern plus 3 Legacy-Ausgänge — 7 Teilnehmer gesamt. Maße 130 × 95 × 71 mm, Feedaufnahme 40 mm. Einsatzbereich: Einstieg in die Einkabeltechnik und die sichere Wahl bei gemischtem Receiverbestand. Die drei Legacy-Ausgänge binden Geräte ohne Unicable-Unterstützung direkt mit an — der vorhandene Bestand lässt sich damit ohne Zusatztechnik komplett anschließen. Normen: EN 50494 (Unicable I, bis 8 Teilnehmer) und EN 50607 (Unicable II/JESS, bis 32 Teilnehmer, automatische Bandvergabe) werden parallel unterstützt. Mischbetrieb aus Alt- und Neugeräten ist damit möglich. Legacy-Ausgänge nehmen Receiver ohne Unicable-Unterstützung auf. Zur Auslegung: Den Receiverbestand vorab klären. Modelle mit Legacy-Ausgängen binden zusätzlich Geräte ohne Unicable-Unterstützung an und decken damit auch gemischte Bestände vollständig ab. Eine dokumentierte Bandvergabe je Teilnehmer macht spätere Gerätewechsel zur Routine. Wetterschutzgehäuse mit ausziehbarem Wetterschutz über den Anschlüssen, das verkürzt die Montage am Mast. Bei Fragen zur Bandvergabe und zur Receiver-Konfiguration erreichen Sie uns direkt als Hersteller.

Das Inverto UNI2L Unicable LNB bedient beide Welten an einem Gehäuse: Am vergoldeten Einkabelausgang hängen bis zu vier Unicable-fähige Receiver über eine Leitung, dazu kommen zwei Legacy-Ausgänge für Geräte ohne Einkabelunterstützung. Der passende 2-fach-Verteiler liegt bei. Technische Daten ModellIDLB-QUDL42-UNI2L-1PP Order-Code Hersteller3015 Einkabel-NormUnicable I (EN 50494) User Bands4 an einem Ausgang Legacy-Ausgänge2 Eingangsfrequenz10,7 – 12,75 GHz Ausgangsfrequenz950 – 2150 MHz Rauschmaß0,2 dB Stromaufnahme250 mA bei 13,5 V Ausgangsimpedanz75 Ohm AnschlussF-Buchse, Einkabelausgang vergoldet Feedaufnahme40 mm Temperaturbereich−30 °C bis +60 °C LieferumfangLNB, 2-fach-Verteiler Beim Einmessen: Die beiden Legacy-Ausgänge liefern ein gewöhnliches Universalsignal – über sie lässt sich die Schüssel mit einem normalen Satfinder einrichten, bevor die Einkabelseite in Betrieb geht. Datenblatt, Handbuch und Konformitätserklärung des Herstellers stehen im Downloadbereich dieser Seite bereit. Aus eigener Fertigung: Das DUR-line UK 104 bildet dieselbe Kombination ab – vier Unicable-Bänder und drei Legacy-Ausgänge, zusammen sieben Geräte an einem LNB.
