DUR-line +Ultra Quattro - LNB

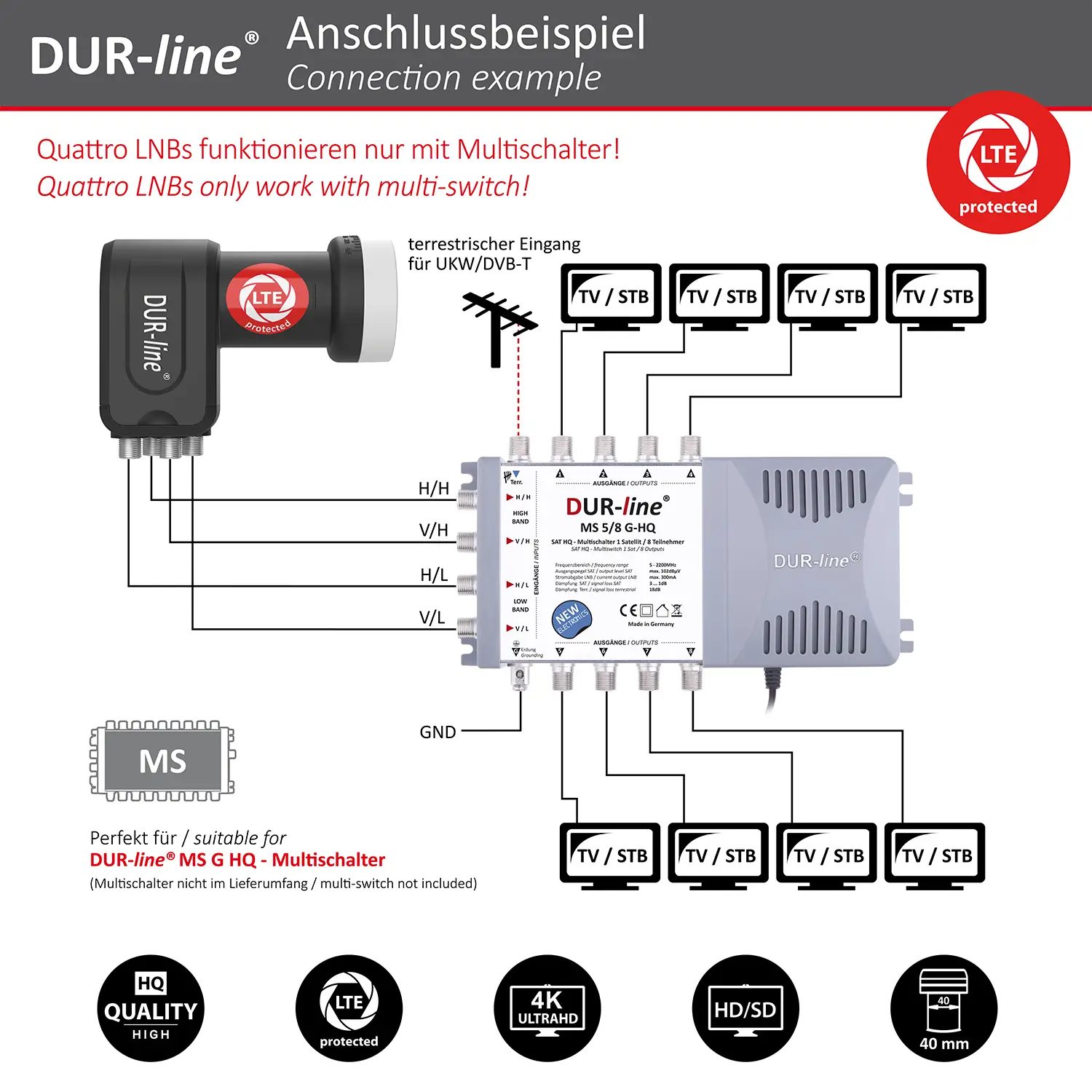

Der DUR-line MS 5/8 G-HQ bringt einen Satelliten auf acht eigene Teilnehmerausgänge. Das ist die gängigste Größe im Zwei- und Dreifamilienhaus: Acht Ausgänge versorgen drei Wohnungen mit je zwei Anschlüssen und lassen noch zwei frei für den nächsten Fernseher. Jeder Anschluss arbeitet für sich, sodass alle Teilnehmer gleichzeitig unterschiedliche Programme sehen und aufnehmen können. Sind alle acht Anschlüsse abends aus, nimmt der MS 5/8 G-HQ die Speisespannung vom LNB – die Anlage zieht dann nur noch, was das Netzteil selbst braucht.Technische Daten TypMS 5/8 G-HQ (Art. 13029) Eingänge4 × Sat und 1 × terrestrisch Teilnehmerausgänge8 Geeignete LNBQuattro-LNB, über den 22-kHz-Generator auch Quad-LNB Frequenzbereich Sat950–2400 MHz Frequenzbereich terrestrisch5–862 MHz, Rückkanal 5–65 MHz Durchgangsdämpfung Sat4…0 dB ±2 dB Durchgangsdämpfung terrestrisch19 dB ±2 dB Max. Ausgangspegel Sat101 dBµV (IMD3 35 dB) Schaltkriterien14/18 V (vertikal/horizontal), 0/22 kHz (Low-/High-Band) Stromversorgungeingebautes 230-V-Schaltnetzteil Stromaufnahme37 mA, Leistungsaufnahme Netzteil 0,9 WStromsparfunktionnimmt dem LNB die Speisespannung, sobald kein Receiver mehr eingeschaltet ist Betriebstemperatur0 °C bis +55 °C Abmessungen (B × H × T)195 × 110 × 43 mm GehäuseDruckguss, kurzschlussfest Am Quattro-LNB tragen die vier Ausgänge dieselben Kürzel wie die Eingänge des Multischalters: H/H, V/H, H/L und V/L. Verbinden Sie jeweils gleich mit gleich, dann stimmen die Ebenen auf Anhieb. Achten Sie darauf, dass die Eingangspegel der vier Ebenen möglichst gleich hoch ausfallen.Der MS 5/8 G-HQ ist die gängigste Ausbaustufe der Serie. Entwickelt und gefertigt wird in Villingen-Schwenningen – Konstruktion, Fertigung und Support kommen aus einer Hand. Das vollständige Sortiment finden Sie in der Kategorie Multischalter.

Der DUR-line DS 2/1 W verbindet 2 LNBs mit einem einzigen Receiver. Ruft der Zuschauer einen Sender auf, schickt der Receiver einen DiSEqC-Befehl über dasselbe Koaxialkabel, und der Schalter legt die passende Satellitenposition durch – für den Zuschauer bleibt das unsichtbar. Zwei Satellitenpositionen an einem Receiver decken die mit Abstand häufigste Multifeed-Kombination ab. Das Wetterschutzgehäuse erlaubt die Montage direkt am Mast unter dem Spiegel.Technische Daten TypDS 2/1 W (Art. 13060) Eingänge2 Ausgänge1 ProtokollDiSEqC 2.0 Geeignete LNBSingle, Twin und Quad Frequenzbereich950–2400 MHz Dämpfung3 dB Rückflussdämpfung8 dB Stromaufnahme10 mA, Versorgung über den Receiver Betriebstemperatur−20 °C bis +60 °C GehäuseWetterschutzgehäuse mit Klappfunktion LieferumfangSchalter, 2 Schrauben mit Dübeln, Kabelbinder für die Mastmontage Der Schalter sitzt üblicherweise direkt unter dem Spiegel: Dort sind die Wege zu den LNBs kurz, und nur ein Kabel führt ins Haus. Zeigen die Anschlüsse senkrecht nach unten, läuft Regenwasser sauber ab; mit selbstverschweißendem Band bleiben die F-Stecker dauerhaft dicht. Halten Sie die Eingangspegel der einzelnen LNBs möglichst gleich hoch.Der DS 2/1 W ist die Multifeed-Lösung für einen einzelnen Receiver. Das vollständige Sortiment finden Sie in der Kategorie Multischalter.
