DUR-line Herkules S48-1300 - Dachsparrenhalter
- Extra langer 130-cm-Mast – hebt die Schüssel über First, Schornstein, Gaube oder Dachüberstand hinweg
- Sturmfest bis 1.000 Nm – hält Schüsseln bis Ø 100 cm auch bei Orkanböen exakt in Position
- Ohne Dachdurchdringung – wird zwischen den Sparren verspannt, die Ziegel bleiben unversehrt
- Komplett vormontiert – vor Ort ist nur eine Sicherungsmutter zu fixieren, Spezialwerkzeug entfällt
- Feuerverzinkter Mast 130 cm, Ø 48 mm – dauerhaft rostgeschützt, mit Mastkappe und Kabeldurchführung
Produktinformationen "DUR-line Herkules S48-1300 - Dachsparrenhalter"
Der DUR-line Herkules S48-1300 ist die Variante mit extra langem 130-cm-Mast. Die richtige Wahl, wenn die Schüssel über ein Sichthindernis gehoben werden muss – etwa über den Dachfirst, einen Schornstein, eine Gaube oder einen größeren Dachüberstand –, um freie Sicht zum Satelliten zu bekommen. Ein zu kurzer Mast ist die häufigste Ursache für Empfangsprobleme nach der Montage.
Warum die Montage zwischen den Sparren?
Der Halter wird von innen zwischen zwei Dachsparren verspannt, der Mast tritt durch eine vorhandene Ziegelfuge nach außen. Die Dachhaut wird dabei nicht durchbohrt – es entsteht kein neues Loch, das später undicht werden kann. Der schlanke Mastdurchtritt passt unter alle gängigen Ziegelformen wie Frankfurter Pfanne oder Doppelmuldenfalzziegel.
Montage

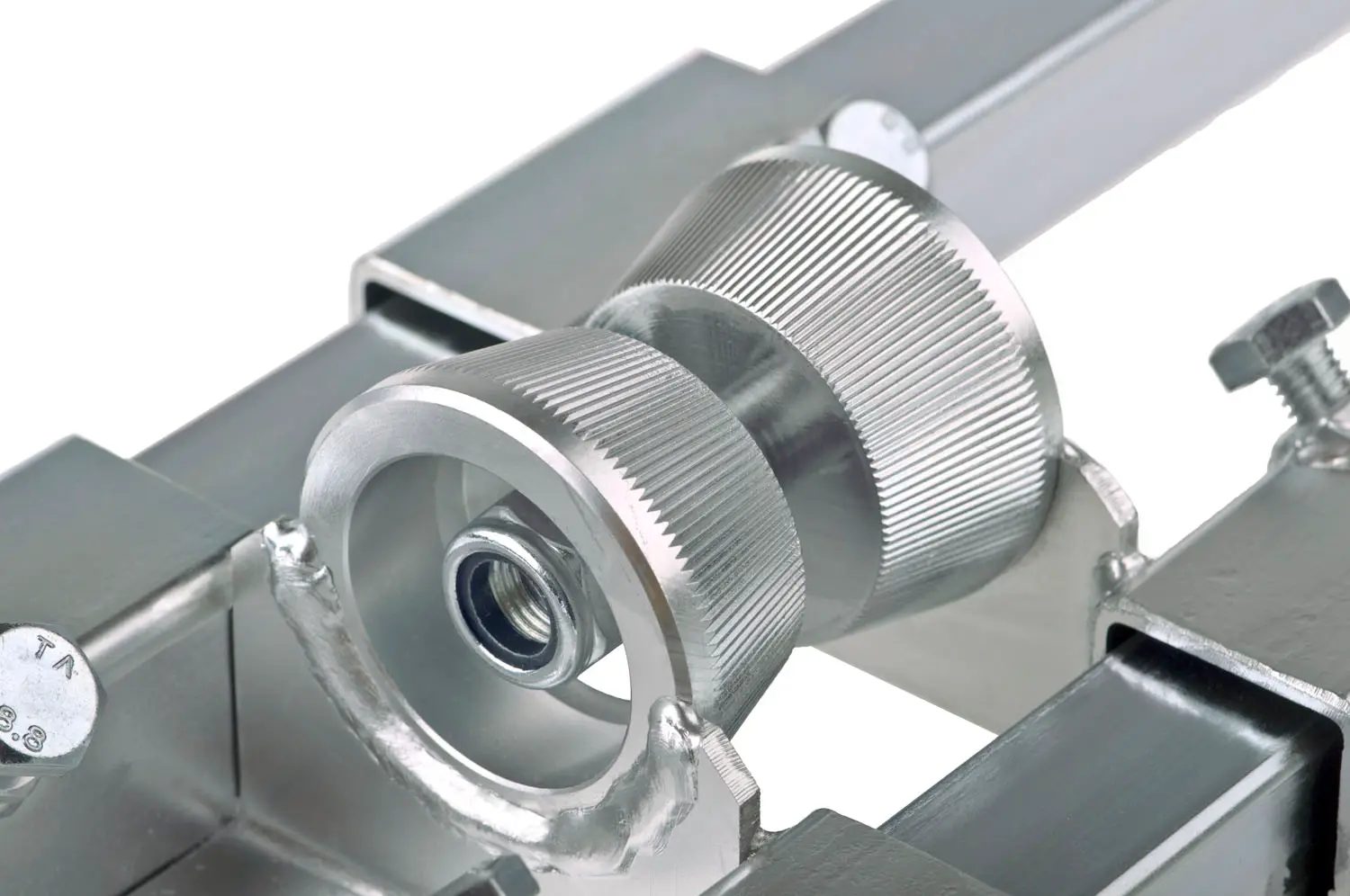

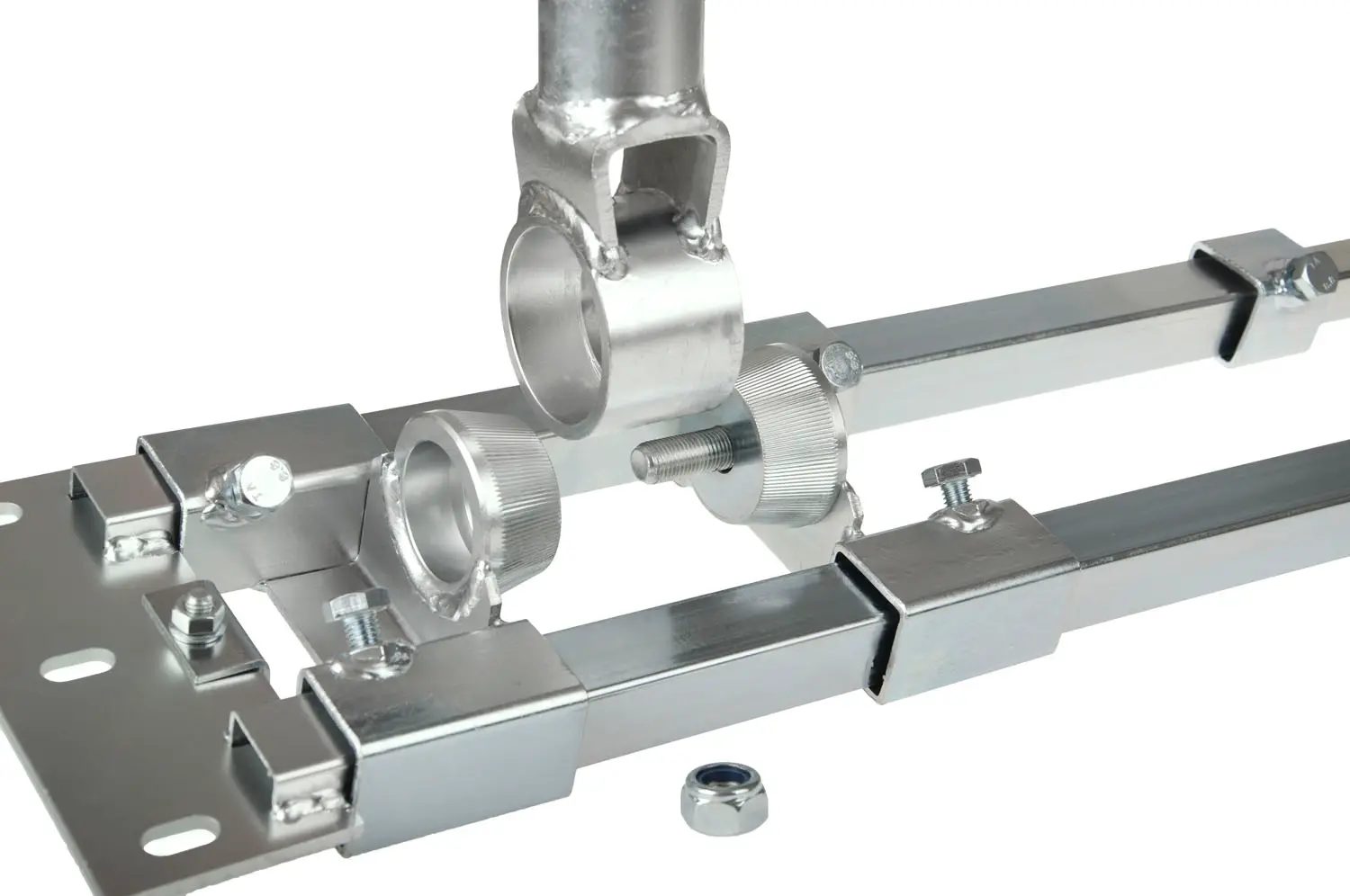

Der Halter wird komplett vormontiert geliefert – vor Ort fixieren Sie lediglich eine Sicherungsmutter. Der Sparrenabstand ist stufenlos von 55 bis 90 cm einstellbar, die Dachneigung von 20° bis 160°. Die patentierte Doppel-Konus-Arretierung mit Längsrillen greift in den Konus des Mastes und hält ihn auch bei stärksten Böen unverrückbar; lösen und neu ausrichten lässt er sich trotzdem jederzeit.
Technische Daten
- Mast: 130 cm, Ø 48 mm, feuerverzinkt
- Max. Biegemoment: 1.000 Nm
- Sparrenabstand: 55 bis 90 cm stufenlos
- Dachneigung: 20° bis 160° stufenlos
- Geeignet für: Satellitenschüsseln bis Ø 100 cm, Starlink, Richtfunk
- Lieferzustand: vormontiert, inkl. Mastkappe und Sicherungsmutter
Lieferumfang
Dachsparrenhalter Herkules S48-1300, vormontiert, mit Mastkappe und Sicherungsmutter. Satellitenschüssel und LNB sind nicht enthalten.
Warum DUR-line?
Wir entwickeln und prüfen unsere Montagetechnik selbst und liefern direkt vom Hersteller. Jede Charge durchläuft wiederkehrende Qualitätsprüfungen – deshalb bekommen Sie hier dieselbe Qualität, die auch Fachbetriebe verbauen.
| Serie: | Herkules |
|---|
Anmelden
Unterer Dammweg 6/1
78050 Villingen-Schwenningen
Deutschland
Warum die DUR-line Herkules-Serie so stabil ist

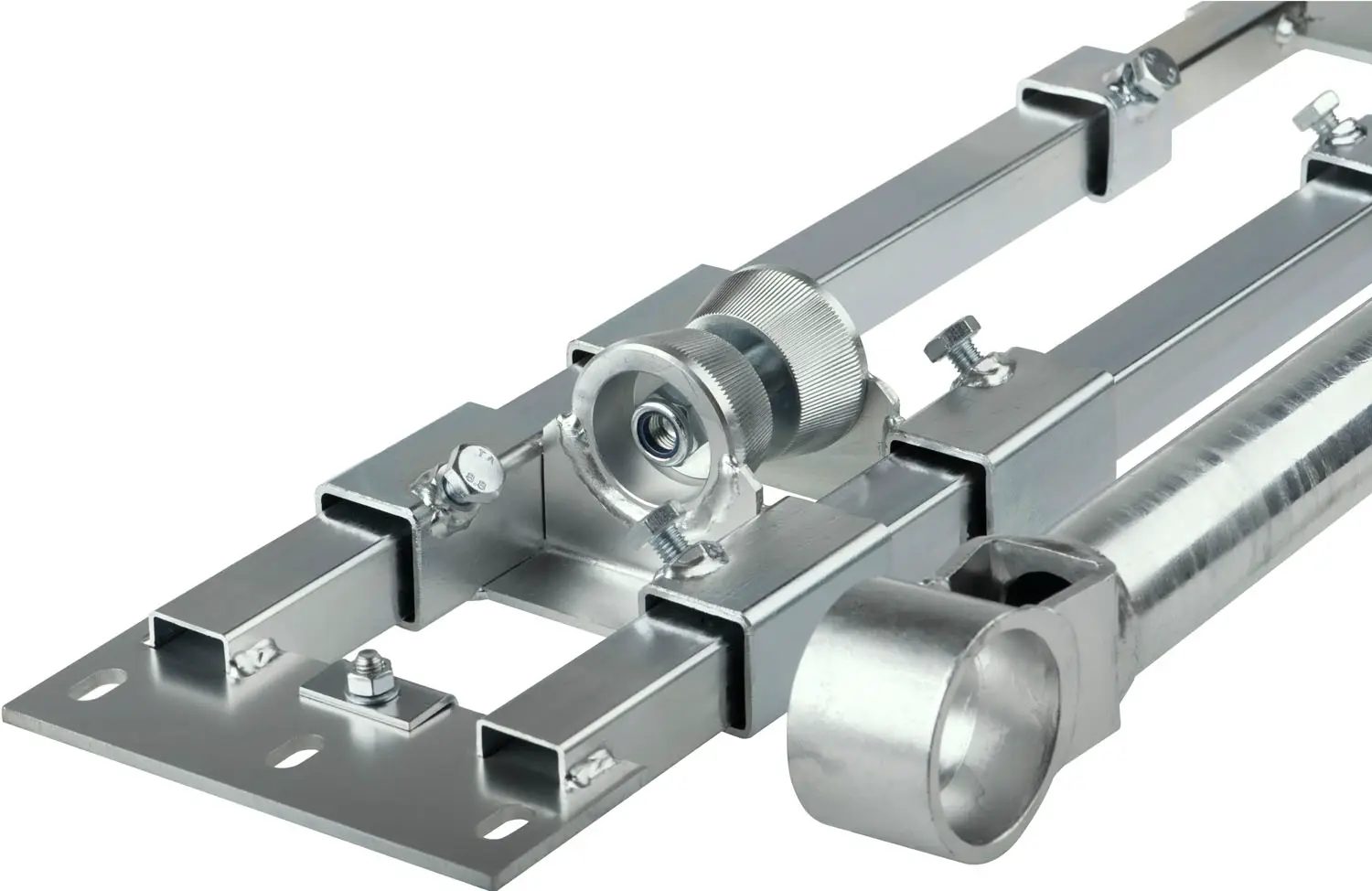

Drei konstruktive Details unterscheiden die DUR-line Herkules-Dachsparrenhalter von einfachen Standardmodellen – und sie gelten für jede Variante der Serie. Massive Rechteckrohre statt der üblichen Rund- oder Vierkantprofile bieten bei gleichem Materialeinsatz eine deutlich höhere Verwindungssteifigkeit – die Achse, um die sich ein Halter unter Sturmlast verdrehen könnte, wird so stabilisiert. Gerändelte Konen an den Klemmstellen übertragen das Drehmoment formschlüssig zwischen Mast und Halter, sodass sich der Mast auch bei extremer Belastung nicht verdreht. Eine Doppel-Konus-Arretierung mit über 2.000 Verzahnungen sorgt für eine unverrückbare Fixierung in der eingestellten Position.
In Belastungssimulationen sind das die entscheidenden Faktoren, um auch große Schüsseln bei Windgeschwindigkeiten über 150 km/h exakt auf den Satelliten ausgerichtet zu halten. Je nach Variante erreicht die Herkules-Serie ein maximales Biegemoment von 1.000 bis 1.300 Nm – damit ist sie für die Belastung einer SAT-Schüssel mehrfach überdimensioniert. Genau diese Reserve macht die Herkules-Halter auch für schwerere Antennen wie Starlink-Schüsseln oder Richtfunk-Antennen zur sicheren Wahl.
Alle Herkules-Halter werden zwischen zwei Dachsparren eingespannt – ganz ohne Schrauben durch die Dachhaut. Dadurch bleiben die Dachpfannen unbeschädigt: keine Undichtigkeiten, keine Kältebrücken, kein Eingriff in die Dämmung. Der schlanke Konus am Mastdurchtritt passt unter alle gängigen Dachziegelformen – Frankfurter Pfanne, Biberschwanz, Tegula und Flachdachziegel. Als Hersteller fertigt die Dura-Sat GmbH & Co. KG aus Villingen-Schwenningen die Serie mit dem Anspruch, das langlebigste Halterprogramm für SAT- und Empfangsantennen am deutschen Markt anzubieten.
Häufige Fragen zu den Herkules Dachsparrenhaltern
Vor dem Kauf eines Dachsparrenhalters tauchen oft dieselben Fragen auf – zur passenden Schüsselgröße, zur Montage zwischen den Sparren, zur Dachneigung oder zur Eignung für Internet-Antennen wie Starlink. Die wichtigsten Antworten haben wir hier für Sie zusammengestellt. Bei weiteren Fragen zur Auswahl oder Montage hilft Ihnen unser Team gerne weiter.
Wofür eignet sich der DUR-line Herkules S48-1300?
Der Herkules S48-1300 eignet sich für die dauerhafte Montage einer Satellitenschüssel bis 100 cm Durchmesser am Hausdach, wenn ein besonders langer Mast benötigt wird. Dank des 130-cm-Mastes lässt sich die Schüssel über Sichthindernisse wie Dachfirst, Schornstein oder Dachüberstand heben. Mit Ø 48 mm und 1.000 Nm Biegemoment ist er ebenso für Internet-Antennen wie Starlink oder Richtfunk geeignet und wird sturmsicher zwischen zwei Dachsparren eingespannt, ohne die Dachhaut zu verletzen.
Wann brauche ich den langen 130-cm-Mast?
Der lange 130-cm-Mast des S48-1300 ist dann sinnvoll, wenn die Satellitenschüssel über ein Hindernis hinausragen muss, um freie Sicht zum Satelliten zu haben – zum Beispiel über den Dachfirst, einen Schornstein, eine Dachgaube oder einen weiten Dachüberstand. Reicht ein kürzerer Mast für freie Sicht aus, genügt die Standardvariante S48-900 mit 90-cm-Mast. Bei sehr langem Mast empfiehlt sich zudem eine sorgfältige Ausrichtung, da die Hebelkräfte mit der Masthöhe steigen.
Welche Satellitenschüssel-Größen passen auf den Herkules S48-1300?
Der S48-1300 ist für Standard-Satellitenschüsseln bis 100 cm Durchmesser ausgelegt. Er passt zu allen DUR-line Select und MDA Schüsseln (60/65, 75/80 und 85/90 cm) sowie zu Schüsseln anderer Hersteller mit standardisierter Mastklemmung. Für große Multifeed-Anlagen oder Schüsseln über 100 cm empfehlen wir die stärkere Ausführung S60-900 mit Ø 60 mm Mast.
Beschädigt der Dachsparrenhalter das Dach?
Nein. Der Herkules S48-900 wird zwischen zwei Dachsparren eingespannt, ohne dass Schrauben durch die Dachhaut müssen. Dadurch bleiben die Dachpfannen unbeschädigt – es entstehen keine Undichtigkeiten und keine Kältebrücken. Die Dämmung wird nicht durchbrochen, der Energiestandard des Daches bleibt erhalten. Das ist besonders bei Neubauten nach GEG-Standard und KfW-geförderten Häusern wichtig.
Passt der Halter unter meine Dachziegel?
Ja. Der schlanke Konus am Mastdurchtritt passt unter alle gängigen Dachziegelformen – darunter Frankfurter Pfanne, Biberschwanz, Tegula und Flachdachziegel. Bei Bedarf wird ein einzelner Ziegel im Bereich des Mastes mit einer kleinen Aussparung versehen.
Kann ich den Herkules auch für Starlink verwenden?
Ja. Der Herkules S48-900 ist mit seinem 1.000-Nm-Biegemoment deutlich stabiler als für eine SAT-Schüssel nötig und eignet sich daher gut für die Montage einer Starlink-Antenne oder anderer Internet-/Richtfunk-Antennen am Dach. Wichtig ist, dass die jeweilige Antennenhalterung zum Mastdurchmesser von Ø 48 mm passt – hierfür gibt es passende Adapter im Fachhandel.
Brauche ich einen Fachhandwerker für die Montage?
Konstruktiv ist der Herkules so ausgelegt, dass auch geübte Heimwerker ihn montieren können – er wird komplett vormontiert geliefert. Allerdings findet die Arbeit in der Höhe statt und erfordert eine Absturzsicherung. Bei mehrstöckigen Gebäuden, steilen Dächern oder Unsicherheit bei Höhenarbeiten ist die Beauftragung eines Dachdeckers oder Antennenbauers die sichere Wahl.
